什么是打井找水仪天电图数值叠加现象

时间 : 2022-11-01 点击量 : 99
  打井找水仪天电图数值叠加现象就是浅层低值点或高值点的数值在下传的过程中,与下面的水平高值层或低值层的数值互相叠加而发生变化的现象。

 微信图片_20221101094043

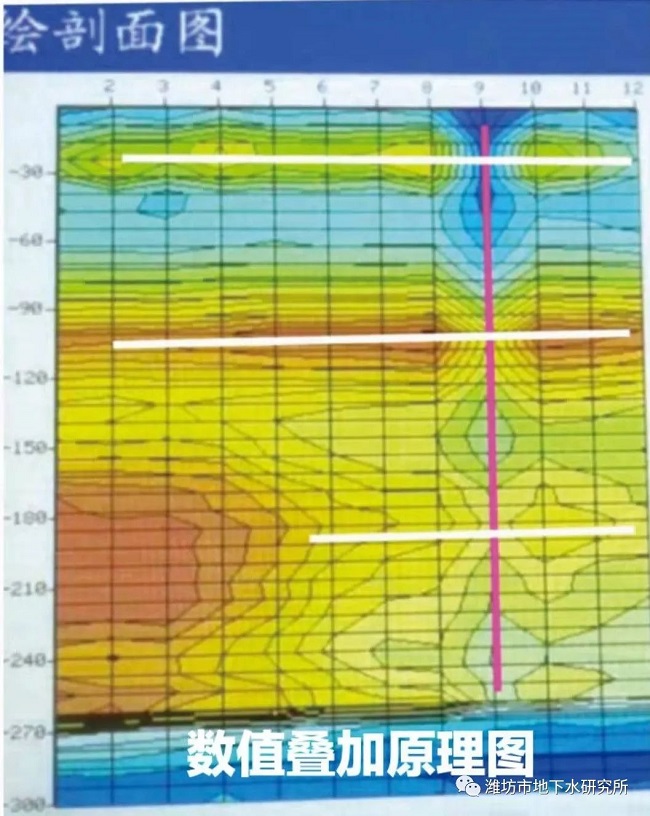

  在本文的打井找水仪附图中,9号点就是一个低值下传的测点,低值的源头紧靠地表,它的下面有3层水平高值层(我们画了3条白线),每两层高值层之间就是低值层。当低值下传遇到高值层时,低值与高值叠加会使高值层的数值降低,遇到低值层时低值与低值叠加同样也会使低值层的数值降的更低。



  低值下传叠加的结果,会使高值层上界面的等值线成为正V字形,使高值层下界面的等值线成为倒V字形,可以简称为“上正下倒”。相反,会使低值层的上下界面出现“上倒下正”。



  高值下传叠加的结果正好相反,会使高值层上界面的等值线成为倒V字形,使高值层下界面的等值线成为正V字形,可以简称为“上倒下正”。相反,会使低值层的上下界面出现“上正下倒”。

 微信图片_20221101102856

  1527点以及1931点都是高值下传,源头在地表,它的下面穿过了两个高值层,在两个界面上都出现了上倒下正。而夹在两个高值层中间的低值层的界面是上正下倒。



  像这样的数值叠加的现象,只要有高低值下传的测点,不论下传是何种原因造成的都可以见到,规律是一致的。只要通过错位复测排除了地表电性不均匀体的成因,在水平高值层的上下界面上往往会见到水,上下层的电性反差越大有水的可能性越大。



  低值点在高值层下界面叠加而成为倒V字形,这个现象特别对于识别地表之下第一个高值层的下界面上哪个点是低值点,可以用以确定井位,很有帮助。
