管道漏水检测仪在工作中会存在哪些外界干扰?

时间 : 2022-07-20 点击量 : 194
  、各种声源的外来干扰



  地下管道漏水,一般讲其发声十分微弱,一旦受外界噪声干扰极易造成漏水检测仪漏听误听。一般噪声声源不外乎马达电机、鼓风机、冷冻机、排气机、卷扬机及高压变电器等发出的噪声。而此类噪声与漏水声的频率极为相似,经过地面传播后几乎可达到以假乱真的地步。另外电话、电缆、煤气等地下设施损漏时发出的声音与漏水声雷同,往往造成检漏工的错觉。所以检漏一定要具备扎实的基本功,同时也应熟知水管周围的外部环境,万万不可草木皆兵,一旦有声就认为是漏水。



  除了以上所述外界干扰声外,由于管网结构本身的需要,管道内有弯头、梯口等处,因受阻或冲力加大或减小会发出一定的声响,听到此声切切不可当作漏水。比较简便的方法是多听一些时间,因为这种声音一成不变较为稳定,但传播又不远,只要多听一些时间,范围扩大一些即可排除,而不致造成误听。



  (1)管内流水音



  这种声音,是流水通过管内,栓阀等突起物时产生摩擦,在管壁和水中传播的震动音。例如:气阀在排气时产生的振动音,离气阀较近时频率在800Hz-2KHz之间,距离较远时就会在漏水音频率范围内。并且在闸阀门不是全开的状态下,水流的擦过音和漏水音几乎完全没有区别,从而给听音调查和相关调查造成障碍。



  上述情况下,工作时必须查明阀门是在关闭状态下还是在全开状态下。



  (2)电力管线产生的回路音



  地下电缆、高架变压器、路灯等电力设备会产生300Hz以下的低频率回路音,因此在这些区域内进行相关调查和听音作业时要多加注意。



  (3)用水音



  是在大量用水时产生的。因为在听音调查或相关调查时容易误认为漏水音,所以也应多加注意。



  用水音在路面来听的话,其频率范围在600KHz~1.5KHz之间,三通管在1KHz~3KHz之间,极似漏水音,应多加注意。



  (4)下水音



  下水流动音及下水流入下水井的声音,其频率范围在500Hz~2KHz之间,所以听音调查、相关调查应多加注意。



  (5)汽车行驶音

 7f0f-hhvciiv9429717

  汽车行驶由于一过即可,所以其音量变化不规则,易辨别。但有时轮胎的擦过音在1~2KHz的频率范围内,极易同漏水相混淆,所以听音调查时要加注意。



  (6)风声



  听音调查所使用的拾音器、软线(导线)在被风刮的情况下,会产生500-800Hz的低频率音,易误认为漏水音。当风速在4-6m/s时,由于刮风,所以很难判断是否为漏水音。我们新一代PQWT-L系列漏水检测仪带有防风项圈有效的减少北方地区大风干扰

DSC_8706

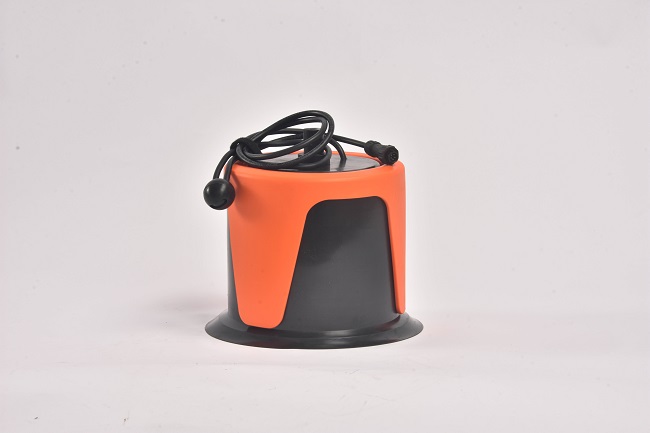

普奇L系列防噪音大号探头

  (7)都市噪音



  都市噪音包括:冷器、暖器、汽车行驶音等等噪音,于林立的高楼间合成。这种噪音在400Hz-2KHz的周波范围内,近似于漏水音。从而给听音调查形成障碍。



  、不同路面听漏效果不同



  就通常情况来讲,路面结构标准越高,检漏效果越好。这是因为高标准路面结构紧凑,传声快、失真小,反之则差。所以白色路面、沥青路面上检漏较易。其次是大石块有基路面,次而是片或块路面、再次是泥土路,最差是煤屑路,因为煤屑经过燃烧成多孔隙的煤渣,而形成的空穴吸收了漏水声波,所以极难听到漏水声。



  、管材结构不同传声效果各异



  漏水处发出的声波一是由管道破裂处发出传入地下,波及地表,二是管道本身具有传声性,将漏水声沿管壁向四处辐射。而传播距离的远近则因管材结构不同而异。目前广泛应用的管材分金属与非金属类。金属管又分铸铁、钢管及白铁管等。一般清况下钢管、白铁管传声范围广,漏水声易捕捉。但因其传声好带来的副作用是听测时到处皆像不漏,确定漏点难。铸铁管传声性能较差,主要是接口填料多为非金属物。但其漏水点发声较集中,一旦检出漏点差错可能性小。非金属管材传声性能差,使用漏水检测仪检漏时一定要稳扎稳打,步步检听,这样才能检出。



  附:传声范围:钢管一般可达60m,白铁管可更远一些。铸铁管可达10-20m。而非金属管往往连本身一根管子也传不到。



  请根据不同的测量环境调整好测量参数设置(音量和增益),漏水声音肯定和别的噪音不同,有类似于呲呲的,水流翻滚声,水珠爆裂声等声响,如何从众多的杂音中甄别漏水的声音才是查漏的关键,要想掌握这些需要有长时间的实践经验,一个点听的时间不能太长,一般10秒左右,通过不同的点来比较声音的不同和信号的不同,信号最强,声音最大的点才是漏点的正上方。

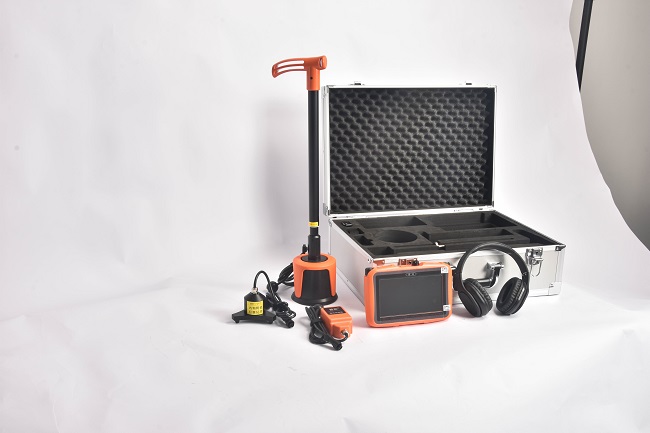

  PQWT-管道漏水检测仪系列

 DSC_8800

  湖南普奇地质勘探设备研究院是从事管道测漏设备和城市管道降低损耗研究的专业机构。主要致力于地下压力管道测漏仪的应用技术研究和科技攻关目前已与哈尔滨工业大学共同成立了十三五国家水专项研发基地、与湖南科技大学共同成立了产学研战略创新合作基地、与阿尔及利亚大学达成了战略合作关系,在新一代地下压力管道漏水测漏设备研发领域自主核心测漏技术引起业内极大关注,管道测漏系列仪器已申请多项发明、实用新型、外观专利,形成了自己独有的技术特色和优势。
