学会“比较”是识别打井找水仪天电图的正确方法

时间 : 2022-10-20 点击量 : 119

  有比较才会有鉴别,这是至理名言。数值大小,高低,多少,孬好都是相对的,没有大就没有小,不知孬就看不出好,不识庐山真面目,只缘身在此山中身在福中不知福,说的就是这个道理。

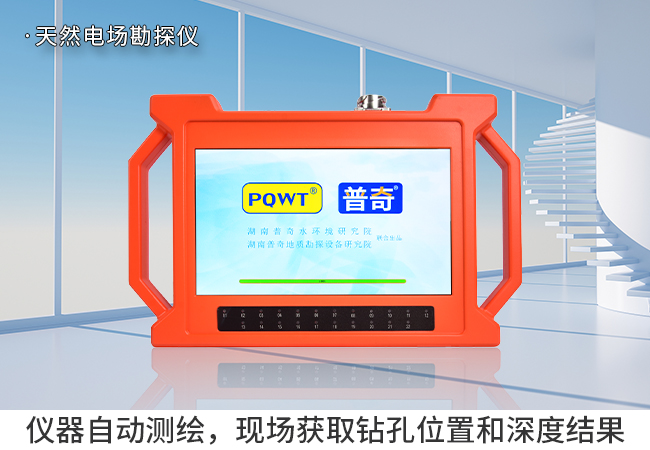

 打井找水仪

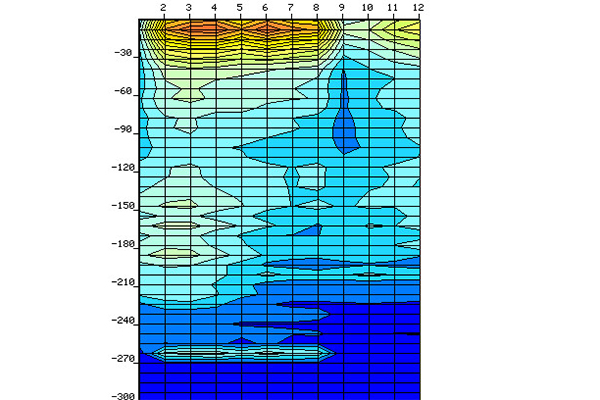

    PQWT-GT300A打井找水仪天电图


  要比较就要有参照物,正确的选择参照物是十分重要的。电阻率测深惯用是量板法,即首先计算出了若干理论曲线,分为AKHQ四种曲线类型的量板,用它去与实测的曲线进行比对。由于实测曲线十分复杂,量板法实用价值不大。天电法与其他物探方法一样,需要遵循从已知到未知原则,如果没有可利用的参照物进行比对,无论怎样分析也是瞎猜。



  天电法打井找水仪如何选择参照物呢?



  首先,也是最好的方法:要尽量先找已知井测量一个打井找水仪剖面图(可以点距5米左中右共测五个点)。由于井旁剖面图与未知剖面图相距较近,地层结构、岩性组合、电磁环境、区域构造、地下水补排条件等更加趋同,更有可比性。先观察一下已知井的出水部位在图中的表现,看它是哪种类型的地质异常,明显程度如何,再将未知剖面与已知井剖面比对,这样比对要比用千里之外的其他成井案例比对都好。与已知井比对不但可以定性,还可以大致做到定量,是最好的老师,它比在群里叫大家去好得多。尤其对于看不出异常的裂隙多发类型的图,如果不用已知井比对,很容易误判为无水。试想,哪个点打井都有水,哪来的异常?(这样的案例我们已发了好几个了)越是在富水区越应多比对已知井。



  其次是:当测区附近没有已知井时,用打井找水仪多测几条剖面,未知测线与未知测线比,看哪条线异常更明显,在横向或纵向上电性差异更大,再参照外地相同岩性的案例进行比对。如果用打井找水仪只测一条线就去咨询,无论谁也是在帮你,打干眼的风险要大的多,更不可能找出测区内最好的井。



打井找水仪


  然后,对你初选的打井找水仪测线再进行复测(如果有高低值下传嫌疑必须进行错位复测),自己与自己比,比的目的是看异常的可靠性。如果一复测异常就变了,这样的异常是不可靠的。如果只测一遍,既不错位复测也不原位复测就发到群里咨询,叫大家一起去猜,越是在贫水区假异常越多,如果缺乏去伪存真的能力,猜对的可能性越小。



  只要把上述工作做好了,分析曲线信息就有的放矢,有根有据了。
