打井找水仪天电图数值大小与地下水有何关系?

时间 : 2022-11-11 点击量 : 89
    打井找水仪天电图就是根据各测点数值大小而绘成的图,不同的颜色代表某个测点在某个深度的数值大小,数值大小与地下水有啥关系呢?

 300M_Profile_L62 拷贝(3)

    古人曰:“大道至简”。我们认为“不管数大数小,反差越大越好”就是对数值大小的意义最好的说明,就是分析打井找水仪天电图“大道”,真正理解了这句话就读懂了打井找水仪天电图。为了理解这个“大道”,下面我们首先研究一下电阻率法与天电法数值大小的形成机理。



    电阻率法仪器直接读出来的是电位差U和电流强度I ,然后将这两个值用下式计算出视电阻ρs



ρs=K×△UI



     式中:K--装置系数。不论何种装置,K值只与供电电极AB和测量电极MN的相对位置有关。



    电阻率法仪器读出的电位差和电流强度与天电法读出的电位差本质的区别在于:前者是没有经过仪器放大的最原始的数值,它与用万用表直接量出来的数值大小是相同的,如果嫌电位差数值小只能通过增加电流强度向地下多供电来解决。而天电法的电位差是经过仪器大大放大了的,不是MN之间真实的电位差数值。影响天电法数值大小的因素很多,主要有:



    一是极距大小,极距越大读数越大。



    二是电磁环境,即测区所在区域社会电气化程度。同样的岩性,电气化程度越高的区域读数越大,反之越小。离城镇或供用电设施越远读数越小,在西藏、新疆、内蒙和东北等很多地方,用增益+0出现的值很多都是0.00几。即使用了增益,因为有用信号太小经常出现“正不压邪”(即信噪比小),测一遍一个样,以至于无法使用。



    三是地表电性不均匀体造成的高低值下传。下传区域的数值是失真的。



    四是偶尔会出现的瞬间干扰信号,会造成数值畸高的“飞点”。



    五是仪器的放大倍数。不同厂家的打井找水仪放大倍数可能不同。不论是否用增益,仪器都是把信号放大了若干倍才显示出来的数据。



    六是岩石电阻率的大小。例如,在平原咸水地区不论电磁环境如何,数值也都很小,在泥质岩石测出的数值一般也不会很大。但数值很小不一定是咸水,也不一定是泥质岩石。



    由上述分析可以看出,岩性及岩石电阻率影响打井找水仪天电图数值大小的程度是有限的,只是有一定的相对较小的影响而已。仅靠数值大小是分析不出岩性和富水性来的,也不能根据数值大小推断出岩石的电阻率。这就是我们说的“不管数大数小”的道理,数据的绝对值大小对于分析打井找水仪天电图没有很大的意义,可以不考虑。



    下面再说说“反差越大越好”的道理:

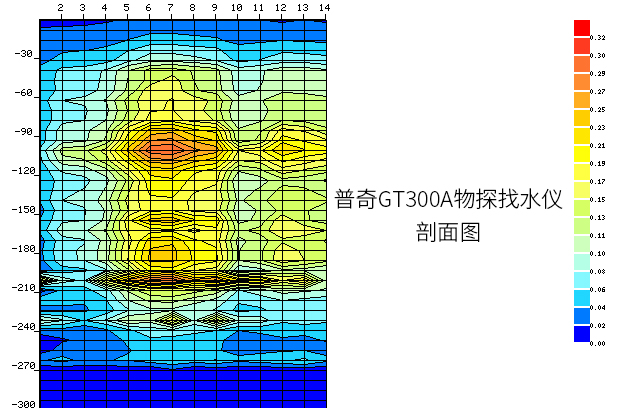

 文章配图11-11

    我们所说的“反差”指的是左右相互毗邻的两个测点,或纵向上毗邻的两个不同的深度,数值大小相差的倍数。相差的倍数越大,即反差越大,越是突变。这样的突变一般可称为“异常”,前者就是横向异常,后者就是纵向异常。反差大也可以说是变化梯度大。衡量变化梯度大小必须考虑你使用的点距是几米,在群里咨询时必须告知点距几米。不论横向或纵向异常,也不论数值大小,只要反差大有水的可能性就大,反差越大越好。



    观察反差大小需要三图联读,反差大者有时在处理图上颜色会相差的更明显。



    需要强调的是,必须重视反差的成因,要按“技巧之一”的方法,去伪存真,不能不分青红皂白“见蓝则喜”,造成误判。
