打井找水仪复测图和打井找水仪原测图如何比对

时间 : 2022-11-10 点击量 : 120
    打井找水仪原测图与原位复测或错位复测图进行比对是辨别异常真假的重要措施,如何进行比对很有技巧,现将我们的经验介绍如下。

 打井找水仪复测图和打井找水仪原测图如何比对

    1,首先要对打井找水仪原测图进行认真分析,用“技巧之八”中所说的方法,看看有哪几个点可能是异常点(包括局部的块状异常),复测时要着重关注这几个测点,如果在打井找水仪原测图上连一个异常点也没有,又是在已知的贫水地区就不要复测了,就应另选测线测量。



    2打井找水仪原测图与复测图的测点数要尽量一样多,好处一是便于拼图;二是复测时若相差了一个点可以及时找出原因,看看有无可能是哪条线漏测了一个测点;三是如果没有漏测,多一个点的那条线最后一个点且是高值,这个高值就会把前面各点的颜色压蓝了(数值没变,只是颜色变了),两条线的图颜色就会相差较大,在分析时容易造成错觉。



    3,两次测量所用的打井找水仪仪器深度尽量不变。假如一次是用的150打井找水仪仪器,另一次用的是300打井找水仪仪器,用300打井找水仪仪器多测出的150米之下的那部分图如果有高值层,也会使150米以上的那部分图的颜色压的更蓝了,两条线的图颜色就会相差较大,在分析时容易造成错觉。



    4打井找水仪原测图的异常如有高低值下传的怀疑,错位复测离开的距离以5米左右为好,若受地形所限也不要小于3米。如果复测线上也有类似的异常点,但与原测线上的异常点位置不对应,就要再加测一条错位复测线,看看三条线上的异常点是否大致为一条直线。如果第二条错位复测线上异常消失了,那另外两条线上的异常点是假异常的可能性就很大了。



    5,原测和复测图上的异常如果是高低结合部,但两条线上的高值和低值左右相反,这样的结合部不能视为异常,只是巧合而已。



    6,在纵向上的水平异常如果在两条线上深度相差较大也不能视为异常。

 打井找水仪

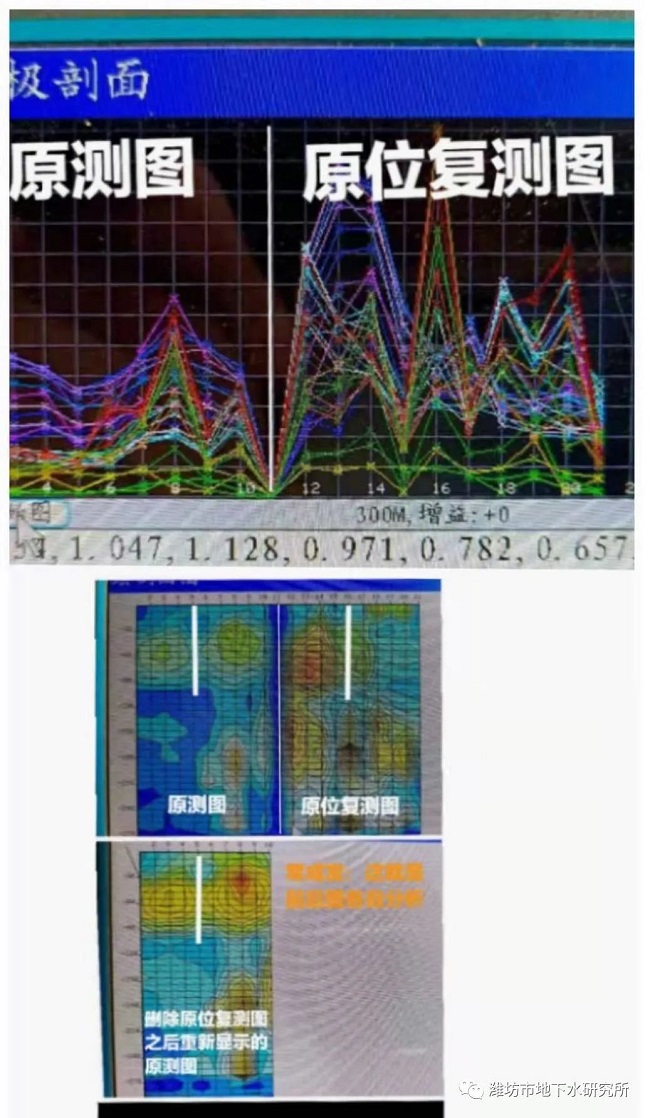

    7,一条测线三图联读需要三张图,测两遍就是六张图,发到群里太多太乱,也不利于保存,最好把两次测的图绘制到一张图上,中间隔一个空测点就分开了,这样图件就减少了一半,也节省了再次拼图的工序,特别容易对两条线进行对照分析,优点更多。如果测到一张图上两个图的最高值相差很大,因而图的颜色也相差较大(如上图,原测和复测图的最大值相差较大,说明电磁环境不好),可以各自分析异常,不影响比对。如果测点超过了15个,复测时再测到一张图上就有点太挤了,只好把两张图分开,测完后再拼到一起。
