地下管线探测仪的组成跟技术参数有哪些?

时间 : 2022-08-10 点击量 : 159

组成简介

地下管线探测仪由发射机产生电磁波并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上,地下金属管线感应到电磁波后,在地下金属管线表面产生感应电流,感应电流就会沿着金属管线向远处传播,在电流的传播过程中,又会通过该地下金属管线向地面辐射出电磁波,这样当管线定位仪接收机在地面探测时,就会在地下金属管线正上方的地面接收到电磁波信号,地下管线探测仪通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。

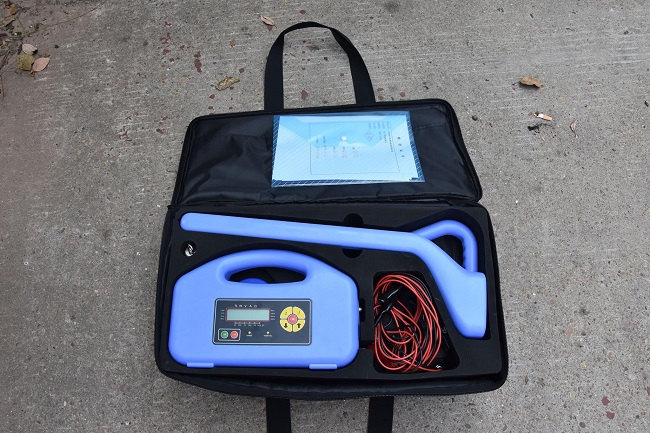

管线探测仪

PQWT-GX700地下管线探测仪当地下管线的近端和远端都接地良好并形成回路,这时就使用低频频率;如果两端接地不良好,回路电阻过大,或者低频信号耦合不上,那就改用中频、高频或射频来测试。选择频率没有固定不变的原则,下面给出了频率选择的基本原则:对于高阻的管线(如:通信电缆,带防腐层的管道和铸铁管)使用高频或射频率。要注意频率越高,信号越容易感应到其它管线上,而且信号的传播距离越短。对于一般的管道和电缆的探测,使用中频和高频。这些频率传播距离比较远,也不会感应太多的信号到其它管线上。低频适用于长距离追踪。低频率信号传播距离长而且不会感应到其它管线上。低频率信号也适用于长距离而绝缘良好的输送管线。

一般由两大部分组成:

1.发射机:给被测管线施加一个特殊频率的信号电流,一般采用直连法、感应法和夹钳法三种探测模式。

2.接收机:接收机内置感应线圈,接收管道的磁场信号,线圈产生感应电流,从而计算管道的走向和路径。一般有三种接收模式:峰值模式(最大值)、谷值模式(最小值)、宽峰模式;另外现在更先进的仪器一般都带有峰值箭头模式(结合了峰值与谷值两者的优点,使操作更直观)以及罗盘导向(用于指明管线的走向)。

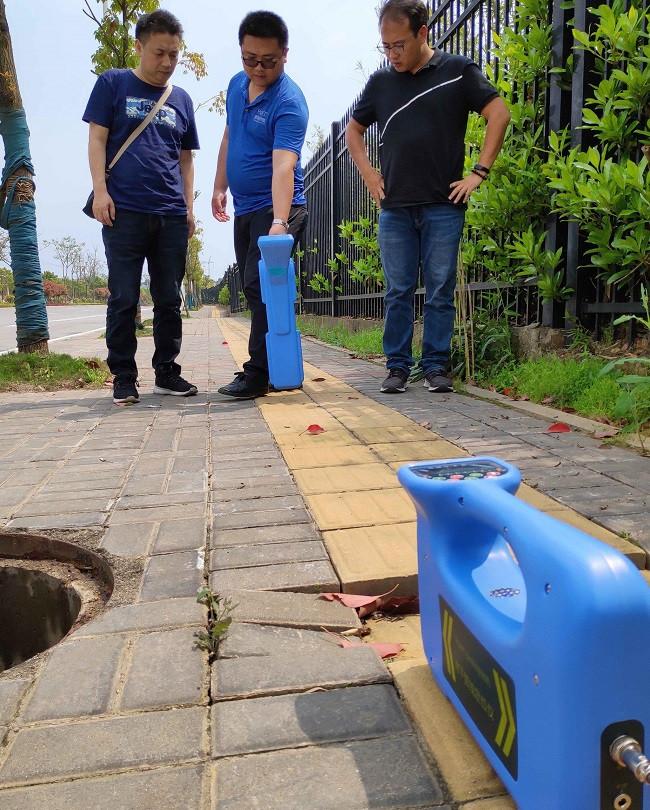

管线探测仪

原理两类

1 .一类是利用电磁感应原理探测金属管线、电/光缆,以及一些带有金属标志线的非金属管线,这类简称管线探测仪。

优点:探测速度快、简单直观、操作方便、精确度高。

缺点:探测非金属管线时,必须借助非金属探头,这种方法使用起来比较费力,需要侵入管线内部。

2.另一类是利用电磁波探测所有材质的地下管线,也可用于地下掩埋物体的查找,俗称雷达,也被称为管线雷达。

优点:能探测所有材质的管线。

缺点:对环境要求较高,测深能力较差(难查埋深较深的管线),对操作者素质和经验要求高。

任何仪器都不是完美的,需要配合使用才能发挥它们的极致。

PQWT-GX700型地下管线探测仪能在非开挖的情况下,对地下管道、电缆、光缆进行定位和埋土深度测量。具有专业数据分析软件自动成图、超强抗干扰能力,定位和测深功能,适用于地下各种金属管线的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测,是管道维护单位的必备仪器之一。

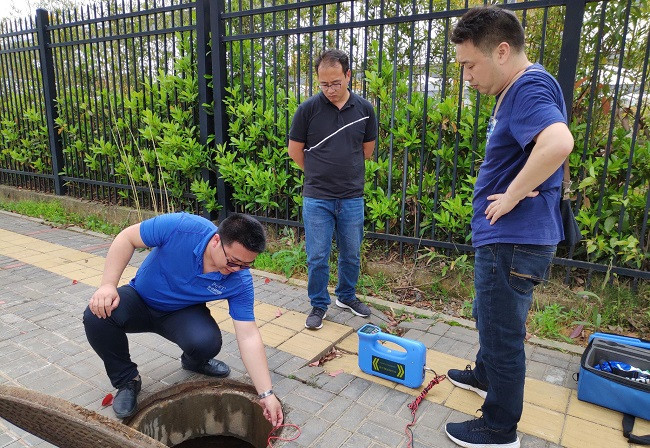

管线探测仪

1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式,适合不同场合需要。

2、 接收机功能: 用于对地下管道、电缆的位置、走向、埋深及管中电流测量。

3、左右定位箭头指示目标管线位置,定位快速;前后箭头和dB值指示防腐层破损点的位置及大小。

4、具有背光功能,适合夜间抢险使用。

5、电流测量:测量发射机施加到被测管线上的电流。

6、万用表功能:可测量输出电压、线路电压、线路电流、阻抗和功率。在电缆故障查找前后测试电缆的通断性和绝缘质量。

7、外置感应式夹钳:适合检测电缆时无法直连施加信号的场所。

PQWT-GX700管线探测仪技术参数

(一)接收机

定位精度:深度的±5%

深度测量精度:深度的±5%(无邻近管线干扰)

电流测量精度:实际电流的±5%

深度测量范围:6米

工作模式:谷值法、峰值法、宽峰法、峰值箭头法

工作频率:无线电、50Hz、100Hz、512Hz、33KHz、83KHz(工作频率根据产品的规格型号不同而略有差异)

工作温度:-20℃~+50℃

电 池:7.4V锂电

外形尺寸:595mm×136mm×238mm

重 量:1.6Kg(包括电池)

管线探测仪

(二)发射机

输出功率:10W

工作频率:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

(工作频率根据产品的规格型号不同而略有差异)

工作模式:直连、感应和夹钳三种模式自动转换

电 池:14.8V内置锂电池组

工作温度:-20℃~+50℃

外形尺寸:348mm×228mm×84mm

重 量:2.5Kg(包括电池)

湖南普奇地质勘探设备研究院是一家从事地质勘探设备研发的专业机构。主要致力于管线探测仪、物探找水仪、管道测漏仪、堤坝管涌检测仪、压力管道泄漏自动分析仪、井内成像仪、空洞仪、探矿仪、管道清洗机、热成像仪的研发、生产、销售和服务。
