管道漏水检测仪查漏的方法

时间 : 2022-10-31 点击量 : 105

   近年来,随着中国城市供水的逐步发展,城市供水管网的管理水平有了很大的提高。但要注意的是,无论管理水平多么先进,城市供水管网漏水是不可避免的。城市供水管网的渗漏不仅会导致制水成本的显著增加和不必要的供水,而且会造成巨大的经济损失,甚至会对城市房屋基础造成地面塌陷和破坏。因此,为了降低供水成本,节约水资源,有必要对城市供水管网的泄漏及其原因进行分析,并采用有效的管道漏水检测仪对泄漏进行控制。

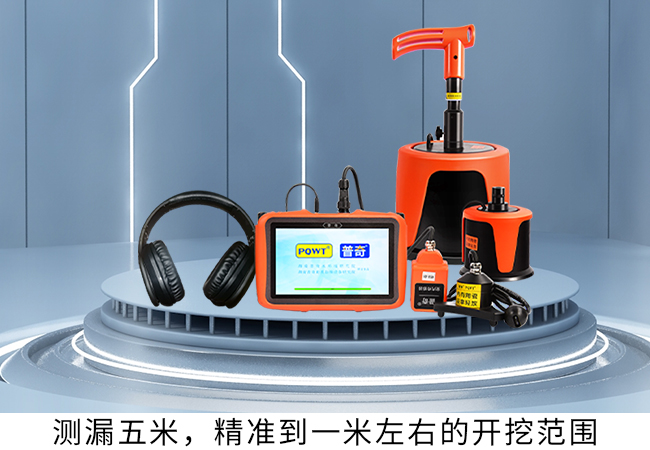

 u=1792544273,2446432426&fm=253&fmt=auto&app=138&f=JPEG_副本

  1.声传感器检测方法



  由于管道中气体传输压力非常高,流体通过裂缝或腐蚀孔向外喷射形成声源,然后声源与管道相互作用,向外辐射能量形成声波,这就是管道泄漏声发射现象。通过管道漏水检测仪对这些由泄漏引起的声发射信号进行采集和分析处理,就有可能准确地确定泄漏及其位置。



  2.电缆检测方法



  检漏电缆法是在管道上铺设特殊的检漏电缆(与管道泄漏的气体发生反应)。当管道发生泄漏时,电缆的电容或电阻发生性质变化,转化为电信号或光信号输出,通过专门的管道漏水检测仪检测泄漏的发生和泄漏的位置。



  3.压力传感器检测方法



  当管道发生泄漏时,泄漏立即产生液体的局部减少,这是由于流体材料的损失和瞬时压降和速度差造成的。这种瞬态压降,作用在流体介质上,作为减压波的来源,通过管道和流体介质向上游和下游的泄漏点以声音的速度传播。当以泄漏前的压力作为参考标准时,泄漏产生的减压波称为负压波。负压波在上游和下游传播并逐渐衰减,这种压力波动具有几乎垂直的前缘。如图2所示,通过安装在管道上下游的压力传感器,监测管道压力参数,捕捉瞬时压力的突然变化,可以确定是否发生了管道泄漏。测量负压波到达管道上下游测点的时间差,根据压力波在管道中传播的速度,可以计算出泄漏的位置。

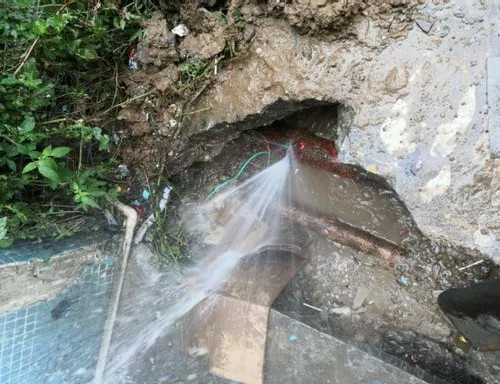

 微信图片_20221031114531

  4.超声波检测方法



  超声波在管道等介质中传播时,会在界面处来回反射,产生复杂的波形转换和相互干扰。这样由介质边界引导传播的超声波就成为超声波的波导。在管道超声波导检测中,传感器是检测系统的重要组成部分。选择不同的传感器激发单一或不同模式的导波进行管道检测。



  5.泄漏检测方法



  检漏法利用铁磁材料的高磁导率,通过测量因管道泄漏引起的铁磁材料磁导率的变化来检测泄漏。管道漏磁是指对管壁进行磁化,通过传感器检测管壁处漏磁磁场的大小,从而确定管道中漏磁的位置。
