管道漏水检测仪的检查方法有哪些变化?

时间 : 2022-04-21 点击量 : 172

  科技在发展,社会在进步,管道漏水检测仪的检查方法也随便科技的发展在进步,下面由普奇研究院来讲解管道漏水的检查方法有哪些变化

  1、早期管道漏水检漏方法

  ①测温法

  用于查找漏点的位置,采用的仪器为手持非接触式红外线测温仪。沿着管道步行,手持测温仪检测管道上方的地面温度,并检测管道附近其他市政管道井室内的温度,检查是否有温度异常。若有异常则列入重点怀疑区域,然后采用其他检漏方法进行确定。由于管道保温层破损也会造成管道温度异常,因此测温法是判断管道是否泄漏的重要辅助手段,一般不作为判断漏点的唯一依据。

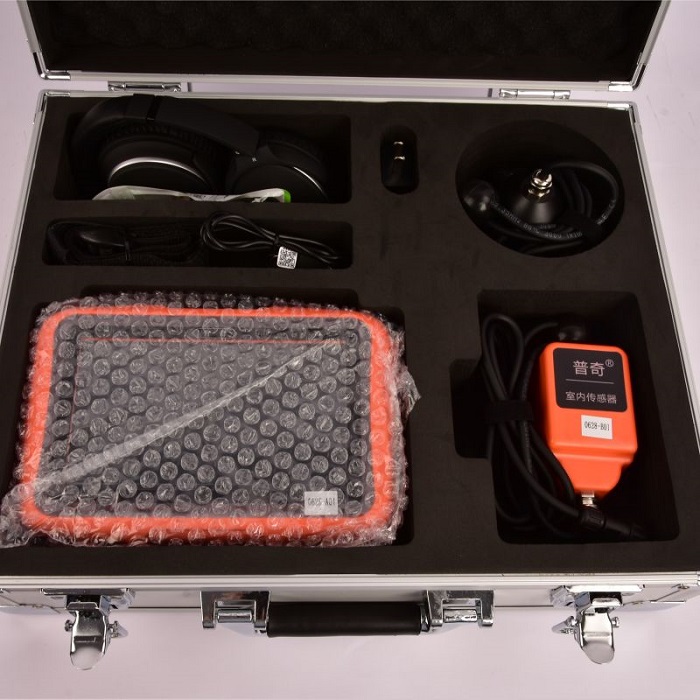

漏水检测仪

  ②隔离法

  隔离法用于查找发生泄漏的管段,比其他检漏方法更具有针对性。有计划地关闭相应的阀门,使部分管段从热网中隔离出来,通过观察首站补水量和被隔离管段水压的变化排查待测管段是否泄漏。如果隔离的管段泄漏,单位时间内首站的补水量将减少,被隔离管段的压力下降。使用这种方法的前提是阀门必须能够关严,首站的补水周期很短。离法使部分用户供热中断,有时会由于某个阀门关闭不严,导致检漏效果欠佳,因此这种方法较适用于大量泄漏。

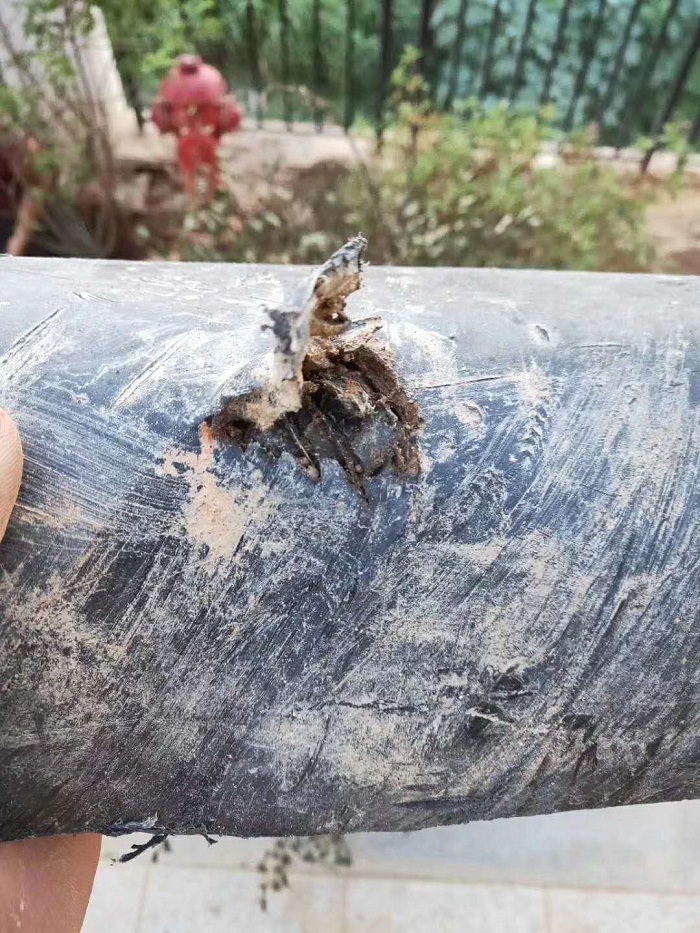

漏水检测仪

  2、现在管道漏水检漏方法

  ①阀门听声法

  阀门听声法用于查找泄漏管段,采用的管道漏水检测仪为听漏仪和听漏棒。在井室内直接用听声仪器监听阀门或补偿器上是否有泄漏的声音信号,判断井室附近是否存在漏点。

  ②地面听声法

  地面听声法用于测定漏点的位置,采用的管道漏水检测仪为听漏仪和听漏棒。在阀门听声法确定井室附近有泄漏现象的前提下,在井室附近,沿着管道在地面上监听泄漏声音信号,以确定漏点的位置。由于热力管道有保温层,易造成泄漏声音信号衰减,因此只有当泄漏量较大时,阀门听声法、地面听声法的效果才会明显。

  ③音频分析法

  将管道漏水检测仪的探头放在在疑似漏点两侧的裸露管道或阀门、补偿器上方,然后输入两探头之间管道的长度、管径、材质,相关仪即可自动计算出漏点与某个探头之间的距离,并以图形和数据形式表达。检测依据为:漏点发出的泄漏声音沿管道向两侧传播,被分置在漏点两侧的探头采集。相关仪对采集的信号进行处理,计算出泄漏声音传到两个探头的时间差,进而计算出漏点距某个探头的距离。这是目前确定漏点位置的主要方法。相关分析法是根据泄漏产生的异常声音进行检测,但由于热网设置的阀门、补偿器数量较少,阀门之间的管道距离较长,使泄漏声音信号衰减程度增加。对于泄漏量较小的漏点,有时难以测出。

  在检漏工作现场,要综合运用以上的检漏方法,只有几种方法的检测结果吻合时,才可确认漏点。在管网巡检的过程中,测温法和听声法一般同时进行,在最终确定漏点的位置时,只要条件许可,应采用测温、地面听声、相关分析3种方法进行校核。

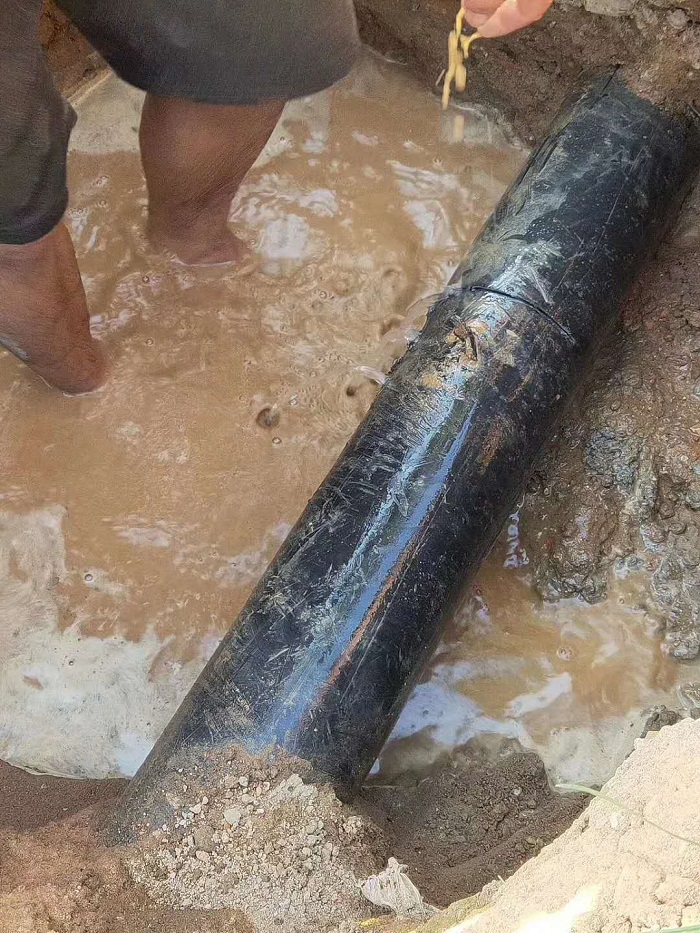

漏水检测仪

  测漏目前主要用的是压力管道漏水检测仪。

  其原理是“管道内流水在压力作用下从漏点喷出时冲击内壁产生的噪声沿管道传播,或沿埋层介质传播到地面,通过传感器放大漏水噪声确定漏水点”。用检测仪器的传感器在管道路面上方进行检测,达到找到漏点的目的。
