天然电场找水仪被测信号的变化规律及信号来源的研究

时间 : 2022-10-31 点击量 : 128

    为了探索天电法被测信号的变化规律,分析天电信号来源,我们用普奇天电找水仪的三频方法进行了一次天电信号变化过程的测试。测点固定不变,极距10米,增益用0档,每小时测量一次,从5点开始,一直到21点,共测了17个小时。

 微信图片_20221031111044_副本

    一,试验条件。



    1、试验时间:2021416日,星期五,当日日出时间528分,日落时间1838分。



    2、试验地点:潍坊市奎文区中学街水利局宿舍,位于潍坊市中心。



    3、电磁环境:高铁距试验地点约3公里,3公里之内无工厂,全部为居民区、商店、学校、医院、机关、宾馆、写字楼等非工业单位,无动力电,全部为220伏用电户。最近的变压器和高压线距试验地点200米。



    二,信号变化规律。

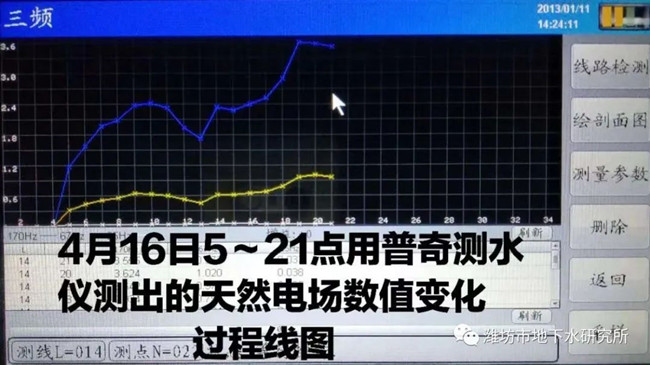

    找水仪信号变化过程线见上面的附图。图中的横坐标的点号恰好就是测量时用的24小时制的时间整点。



    找水仪图中可以发现有以下规律:



    1、在这17个小时内,最小值出现在早5点,日出之前。



    2、最大值出现在19点(即晚7点)。



    313点是全线中唯一的一个小低谷点。



    4、除1213点外,917点(即早9~晚5)是白天最稳定的时段。



    559点和1719点(即晚57点)是数值增大最快的时段。



    61921点(即晚79点)是日落后数值最大但变化较平稳的的一个时段。



    第二天我们又抽查了几个时间点的数值,其规律与第一天相同。



    三,信号变化规律的原因分析。



    从上述规律不难看出,找水仪天电数值的大小和变化是与较大范围内区域社会用电量密切相关的,以170赫兹为例,出现在19点的最大值为3.6,出现在5点的最小值为1.2,二者相差3倍,这恰好是社会用电量的高峰和低谷。社会用电量大,产生的交感电磁波和游散电流就大,被测信号就强,数值就大,反之数值就小。



    上述找水仪数值的变化与以城市居民区为主的社会用电量的变化是完全吻合的:早5点之前,大多数人尚未起床,必然社会用电量最低。中午1213点是吃午饭的时间,社会用电量会出现一个小低谷。818点(除午饭时间)是大多数单位的工作时间,用电量较大但比较稳定。18点之后开始做饭和照明,用电渐增,至1921点,看电视、亮路灯、城市夜生活达到高峰,用电量达到全天的最高时段是可以理解的。当然这可能只是城市居民区的用电规律,农村和工厂区就不一定是这样了,所以其他地方的天电信号变化规律可能也会不一样。

 微信图片_20221031114749

    天电信号在一天之内是不稳定的,有时变化快,有时较稳定。有鉴于此,选择较稳定的时段进行测量工作可能更好。如果第一天只测了一遍需要第二天去复测时,也最好安排相同的时段去复测。



    三,找水仪天电信号来源分析。



    对于天电信号源,在文献上相传的说法是:“天然电磁波主要来源于太阳磁爆(黑子活动)、地球的地磁脉动、赤道的三个雷区、强风暴等”。这些信号源是否存在已经超出了我们的研究范畴,我们不置可否。但是否是“主要”来源,我们是有异议的。如果这些来源是真实存在的话,也是微乎其微的,更加不稳定的,瞬间变化的,甚至可能是造成“飞点”那样的干扰源。



    许多用户在西藏、新疆、沙漠、大草原、大森林等无电地区测量时,即使是坚硬岩石,被测信号也特别小,只有0.00几,甚至是0值。按照上述说法,没有任何电磁干扰,只有那些“天外来客”,应该信号更好,事实却是正好相反,这就足以证明那些“天外来客”都不是“主要的”,是可有可无的。最主要的来源应该是在较大范围内的社会用电造成的次生电磁波信号,把它叫做“社会用电造成的人为电场”更确切。



    找水仪信号不稳定造成的有时测一遍一个样的问题如何克服,据了解,湖南普奇地质勘探设备研究院正在研究解决。



    结论:不唯书,不唯上,只唯实。
