浅谈管道测漏仪检测工作中的干扰因素

时间 : 2022-09-23 点击量 : 145

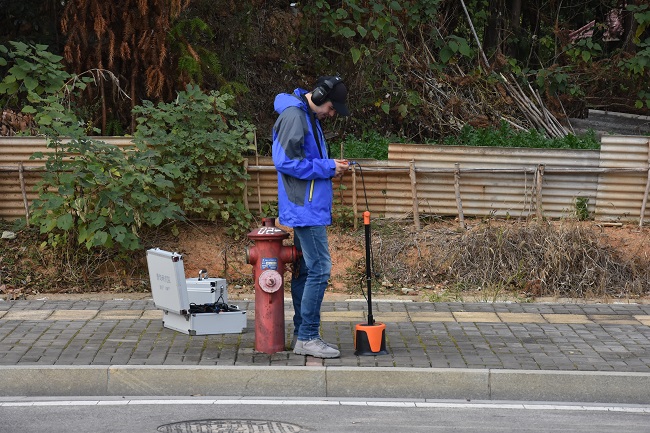

  管道长期埋在地下,由于老化、地质变化、温度波动、环境腐蚀和外部压力等原因,都会造成地下管道泄漏。由于管道深埋于地下,大部分漏水的位置难以确定,为了节约水资源,管道测漏仪应运而生。

da30cf38038d028bd24ffcf947acca8d_副本

  供水管道发生泄漏时,从管道中喷出的水与泄漏物摩擦,以及与周围介质等撞击,会产生不同频率的振动,从而产生泄漏声。在管道破裂处,漏水会形成声波并以正弦曲线向管道两侧传播,引起管道振动。同时,破裂处的水快速喷出,冲击管道周围的介质,从而产生特殊频率的漏水声,从周围介质和管道传播到地面。

  管道测漏仪检测工作中的干扰因素

  1、各种声源的外部干扰

  地下管道泄漏,一般来说声音很微弱,一旦受到外界噪声干扰很容易造成泄漏检测仪泄漏听错。一般噪声源不外乎电动机马达、鼓风机、冷冻机、排气机、绕线机和高压变压器等噪声。这样的噪音和漏水声的频率非常相似,经过地面传播后几乎可以达到虚假的地步。此外,电缆、煤气泄漏等地下设施发出的声音类似于漏水的声音,这常常使检漏仪产生错觉。因此,检漏仪的经验是高的。

  除了上述的外界干扰声外,由于管网本身的结构,管道内有弯头和梯形开口,会因阻塞或冲量增减而发出一定的声响,也容易对检漏仪造成误解。比较简单的方法就是多听一些时间,因为这个声音是不变的,比较稳定,但是传播的并不远,只要多听一些,范围可以扩大到排除,不会造成听错。

DSC_1089

  (1)管道内有流水声

  这种声音,是水流通过管道、螺栓阀等突起物摩擦时,在管壁和水流中传播的振动声。例如:排气中的气阀产生的振动声,接近阀频率在800Hz-2KHz之间,距离会在泄漏声频率范围内。并且在闸阀门未完全打开的状态下,水流的摩擦声和漏水声几乎完全无法区分,从而对听音调查及相关调查造成障碍。

  在上述情况下,工作时需要查明阀门是处于关闭状态还是全开状态。

  (2)用水声音

  大量用水时会发出用水声。注意这种声音也很重要,因为在听觉或相关调查期间它可能被误认为是漏水。如果在路上听水声,频率范围在600KHz到1.5KHz之间,而三通管在1KHz到3KHz之间,和漏水的声音很相似,所以要多加注意.

  (3)水声

  污水流声和水流入下水道的声音,其频率范围在500Hz~2KHz之间,所以听声调查,相关调查要多加注意。

传感器抠图_副本

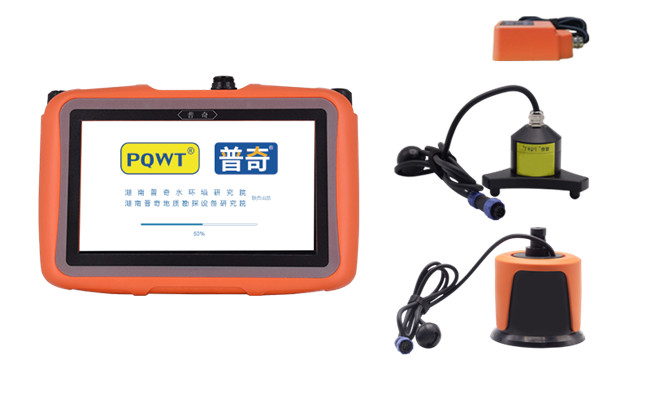

管道测漏仪探头

  (4)汽车行驶声音

  汽车行驶中由于有路可通,所以其体积变化不规律,易于识别。但有时轮胎摩擦声在1~2KHz的频率范围内,很容易与漏水声混淆,所以听声音调查要注意。

  (5)风声

  听调查所用拾音器的声音,软线(电线)在风刮的情况下,会产生500-800Hz的低频声音,容易误认为漏水。当风速在4-6m/s时,由于有风,所以很难判断是否有漏水声。

  2、不同路面听到不同漏水的效果

  一般来说,路面结构的标准越高,检漏效果越好。这是因为高标准的路面结构紧凑,传声快,失真小,反之较差。

  焦油(沥青)路面、水泥路面声波传播范围更广;石头、子弹街路线声波更集中;煤渣、碎石和泥土路面声波传播较差,但泄漏物容易渗出路面,如果附近有下水道较难排查,可以使用查看沙井的方法确定漏水的位置泄漏。

  3、不同的管道结构传声效果不同

  泄漏处的声波,一种是由管道破裂发出的,进入地下,并进入地表;二是管道本身有传声,漏声nd沿管壁向四辐射。传播距离因管道结构而异。目前,广泛使用的管道分为金属类和非金属类。金属管分为铸铁管、钢管和白口铸铁管。一般来说,钢管、白铁管传声范围大,漏声容易捕捉。但由于其良好的传声带来的影响,听音测试处处都像是没有泄漏,要确定泄漏点是很困难的。铸铁管传声性能差,主要是界面填料多为非金属材料。但它的泄漏点探测比较集中,一旦检测到泄漏点出错的可能性很小。非金属管道传声性能差,使用水检漏仪检漏一定要稳,一步一步检查听,这样才能发现。

  泄漏检测工作中干扰因素多,且较为复杂,往往需要综合运用多种技术手段排除干扰,快速定位泄漏点。

l5000_副本

  湖南普奇地质勘探设备研究院是从事管道测漏设备和城市管道降低损耗研究的专业机构。主要致力于地下压力管道测漏仪的应用技术研究和科技攻关目前已与哈尔滨工业大学共同成立了十三五国家水专项研发基地、与湖南科技大学共同成立了产学研战略创新合作基地、与阿尔及利亚大学达成了战略合作关系,在新一代地下压力管道漏水测漏设备研发领域自主核心测漏技术引起业内极大关注,管道测漏系列仪器已申请多项发明、实用新型、外观专利,形成了自己独有的技术特色和优势。
