普奇打井找水仪:硬化地面可以用板状电极测量。

时间 : 2022-06-17 点击量 : 104
  随着社会的进步,硬化地面越来越多。新款打井找水仪有22个电极,在水泥、沥青、砖石等硬化地面如何测量是经常遇到的问题。如果每个电极都要堆土浇水非常麻烦,要想多测几条线更是十分困难。特别是水泥、沥青和岩板路面,下面都有很厚的二灰或干硬水泥垫层,要想短时间用水浇透既不可能也无必要。

 打井找水仪

  这样的硬化地面如果是用电阻率法测量就是屏蔽层,每个电极处不用钻头钻透是不能测量的,向地下供电的电流无法通入地下。天电法是利用天然电磁波测量,不需要向地下供电。电磁波的特点是怕软不怕硬,越是遇到硬层越容易穿透,只要把常规的棒状电极改为“板状电极”,不用钻孔,不用堆土就能很好的测量。



  我们做的板状电极如下,供大家参考:



  用厚度35毫米的钢板割成直径10厘米的园板,再焊上一个提把。为了使电极与地面接触的更好,浇水能使接触面更湿,可用一块毛巾布把电极包起来,靠毛巾布(也可用薄海绵,容纳的水分更多)中的水作为导电体将电极与地面相联通。这就是一个“板状电极”。多通道打井找水仪要做22个板状电极(单通道仪器只需要2个即可)。使用时电极就位后,要把板状电极与电缆上的卡扣用连接线连接起来(单通道仪是连接铜鼻子)。再把每个电极的毛巾布和接触的地面处用普通水浇湿就可以测量了(自来水的电阻率与一般土壤的电阻率一般都小于100欧姆米,是同一个数量级。水作为中介的导电体,它的接触电阻均匀而且稳定,测量效果更好)。

打井找水仪

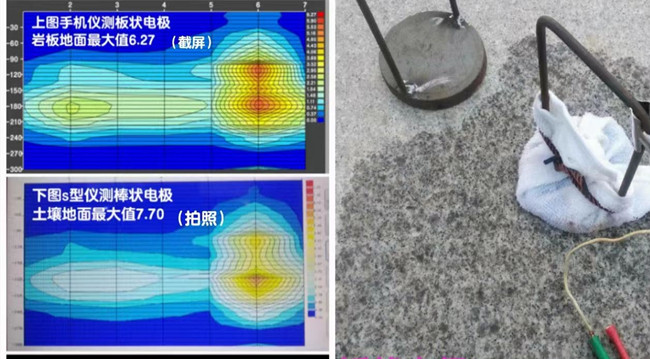

  附图是我们用板状电极在不透水的岩板地面测出的图与用常规的棒状电极在土地面测出的图的对比图,图形和数据几乎完全一致。为防止出现假异常,在同一条测线最好不要将硬化地面和土地面互相交替测量。



  板状电极做起来很简单,携带方便,可永久使用,大家不妨可以试试。
