打井找水仪如何看天电图的数值大小

时间 : 2022-05-24 点击量 : 113

  解读打井找水仪天电图不能只看颜色,同时也要看数值大小。颜色只是数值大小的形象标示,每个打井找水仪天电图的某种颜色所代表的数值大小是不一样的,因此观察数值大小也是很重要的。

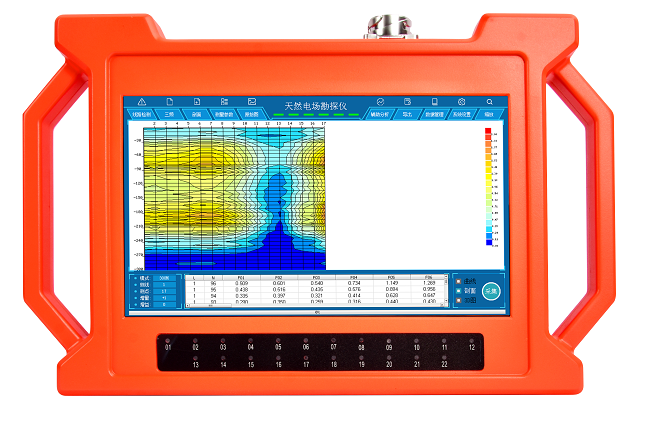

打井找水仪

  观察数值大小要有一个统一的标准:这就是极距10米0增益测出的原始曲线图和原始剖面图。如果极距小于10米可按正比例推算出10米的数值。如果增益是+1要一律除以10。如果增益是+2要一律除以100。处理图的数据已进行了处理计算不能作为依据。在观察某个深度的颜色时要选择有代表性的测点的颜色(不能选择数值已经失真了的明显是低值下传的颜色),再用该颜色对照右边色条的相应数据。

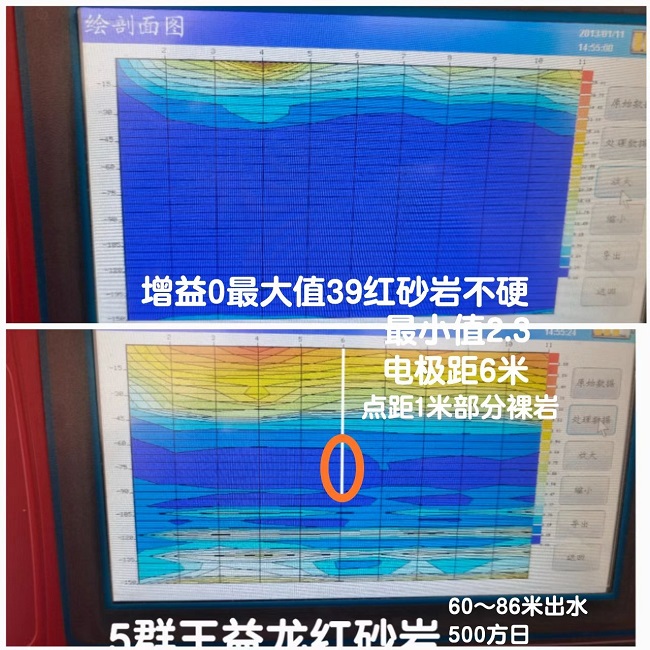

  本案例是我们和山东王益龙先生共同研究的,岩性全部为白垩系红层,局部岩石裸露。因地方很小极距采用6米,点距1米。增益用0。上图为原始图,下图为处理图。

  从打井找水仪处理图看,高值层在45米以上,最大值39,如果换算到极距10米还要更大。按照常理,高值层数值这么大,应找低值点。本图的低值点在1点,因1点已到墙边无法向左加点而放弃。

  考虑到离测线不远有抽不干的井,这里可能是裂隙多发区,于是随机在6点开钻。实打井深86米,全部是红层,岩石不很硬,60米以上基本无水,60米向下出水,越深越大,至86米水量达20方时,含水层全部在低值层中。

  为何该案例的含水层全部是低值层呢?这就是前面说的不能只看颜色,也要同时看数值大小。颜色所代表的高值低值只是相对的,不如数值大小更客观。

  我们在多年找水实践中一般把数值由大到小划分为四个等级,即剔除飞点后大于10,10~1,1~0.1,小于0.1,并以此作为参考。数值很大说明岩石很硬或裂隙率低。数值很小说明可能是极软岩,或是矿物成分不好,或是测区在无用电区域,信号太弱。

打井找水仪


  本案例的高值层数值大于39,实打不是很硬,只能说明裂隙率低,即含水不好。

  本案例的深蓝区是相对最低值层,但它的数值并不小,从原始剖面图右边的色条看,最底部的深蓝区的数值为2.3,是在我们划分的四个等级中的第二级,如果换算到极距10米还要更大,数值一点也不小。这就是我们分析的为什么红层能在低值层中出大水的道理。如果这个低值层是出现在其他层位数值更低的图中,它必然会显示为其他颜色的高值层。同样的数值级别再看高低值的反差,“不管数大数小,反差越大越好”。

  我们一再强调拍图要拍清晰、完整,不能把色条和增益不拍到图中,目的就是叫大家在读图时既认颜色又识数。
