地下水探测仪天电剖面图中为何会出现0值?遇到大面积0值怎么办?

时间 : 2022-11-03 点击量 : 188

    地下水探测仪天电图中如果遇到低值岩土层经常会发现图中有或多或少的的0值,即白色区域,这是什么原因造成的呢?

 地下水探测仪

    1,我们知道,普奇地下水探测仪的精度很高,可以达到0.001毫伏,或者说它可以取3位有效数字。假如当被测电位差为0.0009时,虽然比0.001只减小了0.0001,同样是取小数点之后3位数字,地下水探测仪的取值就变成了0,深蓝色就变成了白色,这就是出现0值的原因。0值旁边的颜色一般都是色条中最下面的深蓝色,这个深蓝色标注的数字都是0.00几,可以认为白色和最底部的深蓝色是同一个色区,出现0值大多是正常的。白色区域的存在不会影响其他区域,如果经过复测0值消失了,但仍显示为深蓝区,也是正常的。出现0值的图打出好水的并不罕见,水量大小与0值无关,不能认为是“干扰了”,也不必反复测几遍非要把白色变成蓝色不可,在正常的接地条件下0值与电极插的略深略浅没有直接关系,可以把白色区域看做与它相邻的深蓝色是同一个色区就行了。

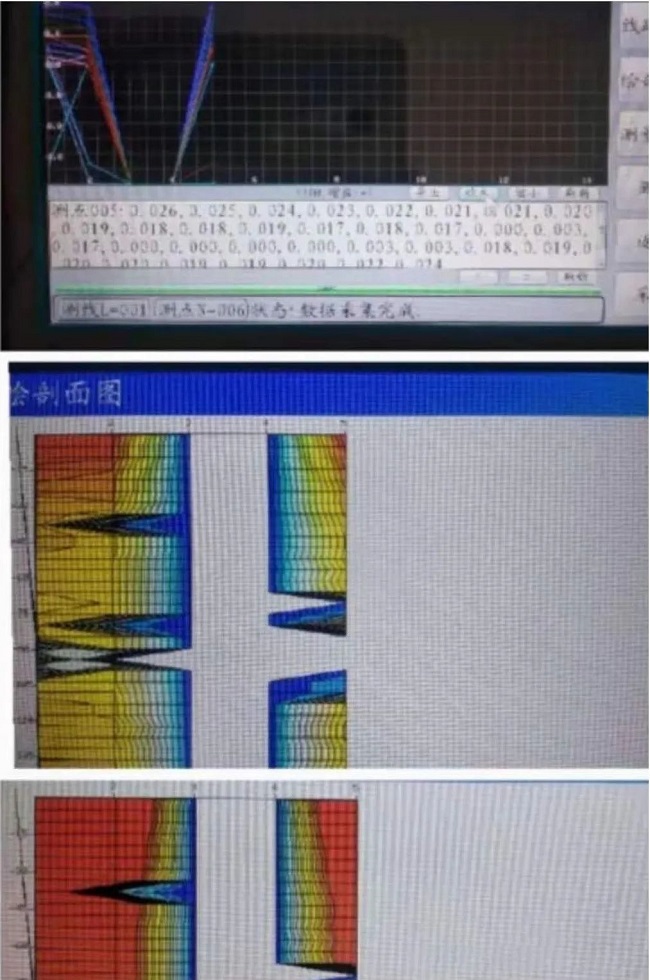

    2,为了验证上述认识,在同一条地下水探测仪测线中我们使用了两种不同的放大倍数进行测量,34点的放大倍数小,测出的电位差皆小于0.001,仪器取小数点之后3位数字,都变成了0.000,在剖面图中这两个测点之间都全部变成了白色,就无法分析白色区域的地层结构了,证实了我们对出现0值的原因分析是正确的。



    3,在极低值的岩石中出现了大面积0值怎么办?在确认地下水探测仪线路和电极接地没有问题后,建议改用增益进行测量。测点125就是改用增益+1的测量结果,数值增大之后,只要数值不小于仪器的测量精度,大面积的0值和白色区域就消失了,就能在图中分析地层结构了。

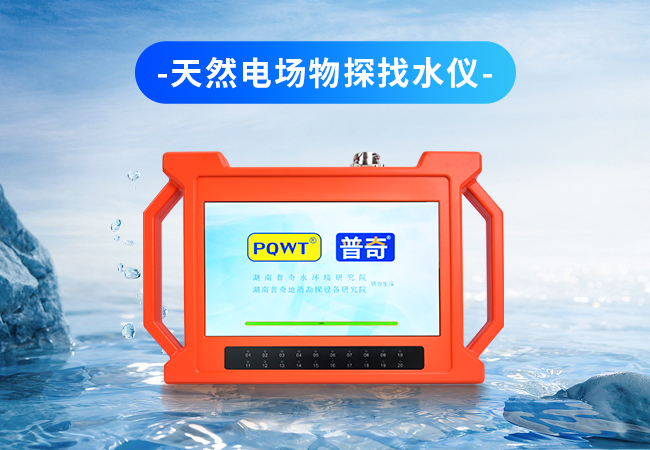

 地下水探测仪

    4,在电阻率法测量中,地下水探测仪测出的电位差是MN之间未经放大的原始电位差,其数值与并联上一块万用表测出的数值相同。而天电法测出的电位差是经过仪器的放大器放大了若干倍的数值,它比万用表测出的电位差大了很多。经咨询仪器厂家,若遇到数值很小时用增益再放大若干倍,各个数值都是同比例放大,不会产生失真,不会使图形发生改变,这也是设计人员设置增益的初衷,使用增益只会使数值变大,测速加快,相对误差减小。我们和他人在今年的347和去年的32号图评中做的现场试验都得到了验证。由于每个人有每个人的经验和认知能力,是否使用增益不强求一致。
