普奇地质找水专家浅谈打井找水仪读图经验

时间 : 2022-06-08 点击量 : 613

  三频与多频紧密结合,既能见树木又能见森林

  测图容易读图难,难就难在它是无字天书隔皮猜瓜,难就难在它是千变万化花样无穷,难就难在它是一图多解真假难辨,这是包括天电法在内的所有物探方法的共同特点。

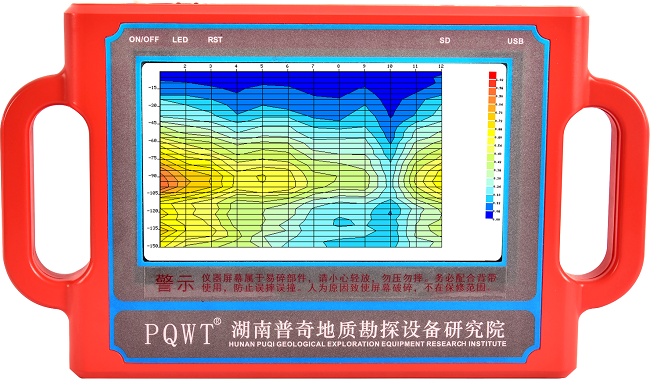

打井找水仪

  普奇一键成图仪既能做三频测量,又能做多频测量,大多数使用者只用多频,不用三频。使用多频的采用的极距大多为1米,一条测线15~20个测点,控制范围只有15~20米,对这个范围之外的电性特征一无所知,是否有更好的井位也不了解,等同于瞎子摸象,或者叫只见树木不见森林,要想从这十几米找出个好井并非易事,若是在贫水区就更加困难。要想事半功倍,既见树木又见森林,最好的方法就是先做三频,选出几个目标段,在目标段上再做多频,把二者紧密结合起来。

  1,普奇生产的打井找水仪做多频测量,150型有33个频率,300型有40个频率,500型有56个频率,都能自动绘出二极剖面图。做三频测量有3个频率,各型号的仪器都是170,67,25赫兹,可以自动绘出3条数值曲线,这3条曲线是在各测点用3个频率测出的电位差数值的连线而不是剖面图那样的等值线。

  2,三频的三个频率,170赫兹反映的最浅,25最深,67居中。它和多频测出的剖面图的哪个深度都不好对应,因为多频图的深度是研制单位经过大量试验修正才确定下来的,而三频的三个频率是该频率实测出的原始数值。根据麦克斯韦方程,某一个频率的穿透深度还与电阻率有关,不是一个常数。有人提出,170,67,25赫兹的电磁波的穿透深度分别为148,215,300米,假如这个说法是正确的,也不可能正好与这个深度对应。任一频率的电磁波在由浅到深传播时测出的数值必然也会受到浅部的影响,是各层电阻率的综合影响结果。例如,有的地方三频170线测出的数值很高,在多频剖面图上,上部也确实有个高值层,但高值层的深度仅在三四十米以上,再向下都是低值层,这就足以证明3个频率反映的深浅只是相对的,只可以说测出的数值是某个深度以上所有地层的综合数值,频率越小,穿透深度越大,受上部的影响就会越小,而受深部的影响就会越大。我的校友韩荣波教授在用3频测古墓时,古墓的埋深只有几米,170赫兹反映的很明显,其他两个频率也有反映,只是越来越弱而已。

  3,三频与多频紧密结合可以做到全面控制,重点细测,提高效率,实现优选。三频只有三个频率,测量速度快,且是浅中深结合,等于是做了一次简化了的多频,效果直观。如果一条线测两遍更便于比对,一眼便可看出两条线重复性好坏,判断出测区内电磁环境的优劣,可以快速选择出可能的最佳线段,在选出的线段上再做多频测量,从优中选优。如果只做多频,不做三频,测控范围很小,很难说所选出的点就一定是测区内最好的点,成井率就会低的多。

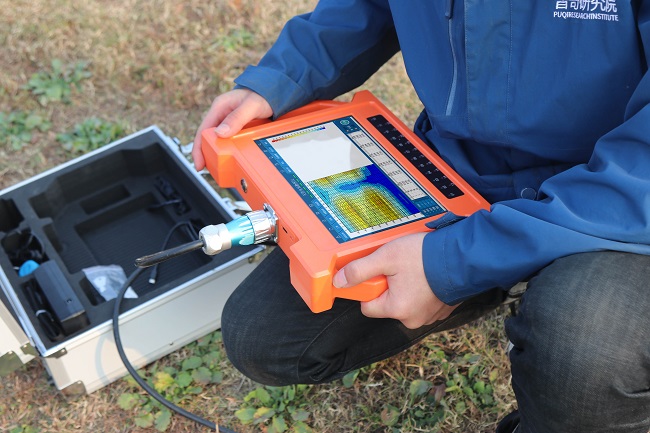

打井找水仪


  4,三频与多频紧密结合,二者的点距如何选择,如何才能做到互相对照,至关重要。目前普奇用户做多频所用的点距大多为1米,有不少用户做三频点距也用1米,二者完全一致,测量范围也完全一致,这就失去了三频的意义,起不到它应有的作用,是不可取的。

  5,为了使三频与多频的测点相互对照,三频的点距最好为多频点距的1~2倍,例如三频点距按10米,多频点距则为5米或2.5米。三频点距按5米,多频点距则为2.5米或1.25米。当二者的点距这样配合时,他们的测点号的对应关系就是:如果点距相差1倍,三频的点号1,2,3,4,…,它所对应的多频的点号就是1,3,5,7,…。如果点距相差2倍,它所对应的多频的点号就是1,5,9,13,…等等。在一条测线测量的三频测点数不宜超过34个,再多最好更换线号。在测量过程中若出现飞点,把整条线都压低了,要及时发现,删掉重测。

  6,三频的点距选多少米最好不是一成不变的。在测区很大的地方以10米为好,在大多数情况下以5米为好。

  多频测量绘出的是等值线,每测一遍只要数值稍有变动等值线就会有变化,在干扰较大的地方就会测一遍一个样。三频测量绘出的不是等值线,而是数值线,数值稍有变动仅影响数值高低,不容易影响趋势变化,更容易分析,可以用三频多测几条线,每条线原点原位多测几遍,速度很快,从多次测量的线中选择出现概率较高的三频的异常点直接定井,以多频作为参考。这种情况三频的点距可以密一点,选择2.5米。

  7,从三频中选段,从多频中选点,如果段选不准点也就选不好,可见先做三频并进行复测是十分重要的。

  三频如何选段和多频如何选点,二者选择原则是相同的。什么地质条件选高值异常点?什么地质条件选低值异常点?什么是异常点?如何掌握高中选低,低中选高?这些问题必须结合地质条件灵活掌握,要像对待疑难病症那样认真分析,要边学边干,积累经验,切不可简单从事。选高好还是选低好,就像医生诊断脑卒中病人一样,是止血好还是疏通好?一旦诊断反了药用错了就会毙命。

  8,三频虽然有诸多优点,但在大多数情况下我们不主张直接用三频定井。三频所发现的异常是啥原因造成的?怎样确定打井深度?诸如此类的问题三频是不好回答的。有的v字形也可能是低值下传造成的,也需要用多频来鉴定。等值线图中的一些细节在三频曲线上更是反映不出来的。因此三频的数值线不能代替多频的等值线,两者必须相互补充,紧密结合。

  9,有一种特殊的情形,即在厚层的软岩中找硬岩夹层,它在剖面图上往往表现为水平多层类型。这种图形要求硬岩夹层层数越多越硬越好。硬层大多表现为几层偏黑色的水平条带,它对应的频率很难恰好与三频法的三个频率一致,这种情况用三频法去扫面就很难发现硬层,也无法比较哪里的硬层最多最硬。

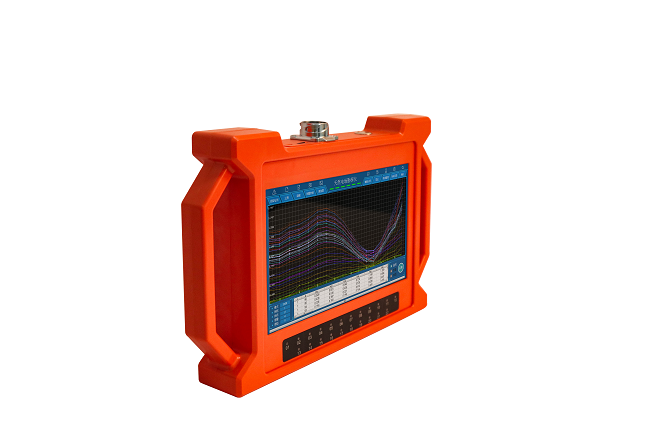

打井找水仪

  这种地质条件如果测区面积较大,建议先用三点式多频做控制性测量,即在测区的4个角或4个边分别做多频,用5米点距只测3个点作为一个多频段,各个多频段之间了用一个空测隔开,测完后再比较出哪个段的硬岩层数最多最硬,然后就可以在该段附近详细做工作。

  目前应用度较广的打井找水方法是电法勘探。

  打井找水仪

  电探方法又分为人工电场法及自(天)然电场法。人工电场又包括直流供电、激电、可控源等专业方法,这些方法多用于各类大的地质普查项目,涉及上千条测线和测点,但使用时颇有不便,尤其是搬运供电装置,往往需要大量人工。天然电场法经过数十年
