管道漏水检测仪收集漏水声如何辨别

时间 : 2022-09-05 点击量 : 136
  地下管道输送的自来水,不过多久就会发生有漏水问题,并且会发现,漏水发生时地表未必有迹象,即使水从地表渗出,渗出点也未必就是漏点,特别是地面有水泥等覆盖层时,更是如此,管道漏水点检测目前用的较多的方法为:听音法,声振法,也就是我们通常说的漏水检测仪

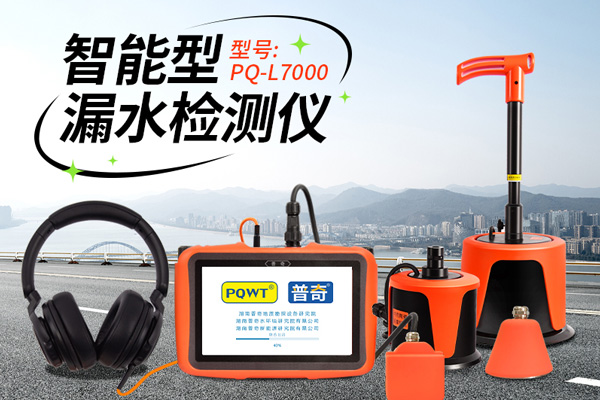

漏水检测仪

  1、供水管道是有一定水压的水管,当某处漏水时,压力水从管道裂口处向外喷射,由于压力水与管口破裂缝隙间的摩擦而产生振动会引起喷注噪声(漏水声),


  首先,我们要了解漏水的声音是什么样的,这样你就知道该听什么。漏水声通常由三种不同噪声组成。

  第一种声音是管道振动,是最响亮、最容易探测到的,它是由管道的裂缝所造成,并发出嘶嘶声或类似一种哨声。

  第二种声音是水从管道裂缝中穿过,冲击着周围的土壤声。管道周围的土壤类型会影响这种声音。如果是岩石或砾石,我们会听到敲击的声音。

  第三种声音是流经土壤缝隙间的水会发出潺潺的声音,就像小溪。

漏水检测仪

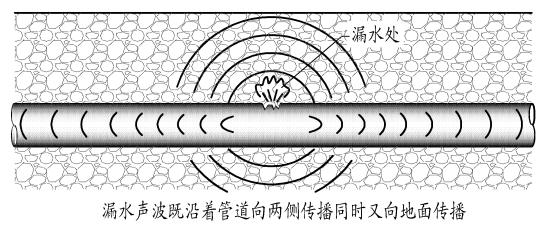

  2、喷注噪声(漏水声)有以下两种传播路径:


  (1)、喷注噪声(漏水声波)沿管道向两侧传播:

  在管道上几十米范围内可听到相当强烈的喷射声,类似嘶嘶声或一种哨声,这种声音沿着管道传播,有的甚至可传至几百米远。

  如果用听漏仪或听漏杆测听,测点在管道壁和附属物上(如阀门、消防栓等),声音主要沿管道传来,会随管道的材质、粗细(口径),漏点与测点间距离等因素有所差别,不同口径的管道振动响度沿管道的传播距离不同,水管口径越小声音传播的越远(见示意图)。

  另外,不同材质的管材沿管道传播的衰减也是不同的,金属材料的管道要比非金属管道传播的远。

  口径较小的金属管,易振动,且沿管道传播的损失较小,因而漏水声沿小口径金属管道的传播是很远的,一般可达几十米甚至几百米,运用以上知识,可以初步判断在几十米范围内是否存在漏水。

  (2)、喷注噪声(漏水声波)向地面传播:

  管道埋设于地下,管道中的液体涌出冲击土壤,管道的裂口和周围的土壤会产生振动,这些振动能传导至地表产生噪声,这种噪声包含液体流动的声音、撞击声、摩擦声、振荡声等,是一种综合的声音,声音品质(声音的大小和频率范围)与漏口的大小、压力、深度、管道的材料有关,地表上可测听到声响。

  漏水声的声源(振动中心点)某点,在土层中,如果介质均匀,这一振动将以球面波的形式向四面八方扩张,传播距离越远,振动幅度越小;距离越近,振动越强。其中因为球面波到达地面的距离以垂直向上方向最短,因而地面上垂直对着漏水点的部位振动最强(见示意图)。

  偏离正上方越远,即离漏点越远,振动越弱,所以可定性地说,从地面上寻找漏水点的位置就是寻找地面振动最强的位置。这是听音仪探测漏点位置(定位漏点)的最基本依据。

  (3)、难以探测的漏水和无声漏水

  松散的沙质土壤、含水饱和区域(俗称水包管)会吸收漏水音难以探测到。

  长时间内漏水的管道将会吸收漏水音的震动,也会使漏点难以探测到。

  还有一种情况也是不发出声音的漏水(叫无声漏水,如阀门密封不严造成渗水、滴水),这种情况下用听漏仪是无法进行检测的。

漏水检测仪

  湖南普奇地质勘探设备研究院是从事漏水检测仪设备和城市管道降低损耗研究的专业机构。主要致力于地下压力管道漏水检测仪的应用技术研究和科技攻关目前已与哈尔滨工业大学共同成立了十三五国家水专项研发基地、与湖南科技大学共同成立了产学研战略创新合作基地、与阿尔及利亚大学达成了战略合作关系,在新一代地下压力管道漏水检测仪研发领域自主核心测漏技术引起业内极大关注,管道漏水检测仪系列仪器已申请多项发明、实用新型、外观专利,形成了自己独有的技术特色和优势。
