天然电场物探找水仪的钻井取水分析思路

　　天然电场物探找水仪 的主要目的在于优选井位，如果不能做到优选而等同于盲打就失去了物探的意义。假定测出的剖面图是真实可靠的（可进行复测判别），我们经过对大量的天电剖面图的观察研究和实打检验有如下一些规律可循。

　　1.如果对剖面图沿横向进行观察会发现，除少数图件杂乱无章无序可循外，大多数图件是大致可以看做是连续或非连续水平成层的，测点越多分层现象看得越明显，有的层位数值相对偏高，有的层位相对偏低。不管高阻层位还是低阻层位，有的等值线是水平的，有的是起伏的，甚至是竖直的，但如果把若干个高值圈（或低值圈）连起来看，他们仍然是接近水平的。由于天电图的纵横比例严重失调，不论岩层倾角偏大偏小，在深度几百米宽度只有几十米的剖面图中岩层表现为大致水平是真实的。

　　2.上述大致呈水平成层的高阻层，在横向上数值是有高低变化的，某一个或几个测点的值偏大，某一个或几个测点的值偏小。同样，在同一个低阻层位内也会出现这种现象。这样就会使某些剖面图出现了垂直分带现象，即从纵向看有的条带从上到下数值都偏高，有的条带数值都较低。垂直分带的成因，有的是电阻率在横向上的真实变化，有的是因趋肤效应引起的高阻或低阻下传所造成的假象，容易误判为电阻率的真实变化。究竟是哪种原因造成的是一个多解性问题，需要进一步分析判断。

　　3.在有垂直分带现象的图中辨别高阻带或低阻带是否由趋肤效应下传所致，要首先看浅层数值的相对大小。如果浅层数值与左右相比偏小或蓝色的厚度偏大，与其相对应的测点向下的数值都比左右两侧小，可以判定该低阻带是浅层低阻下传造成的阴影。同理也可判别浅层高阻下传造成的阴影。阴影内的数值都是不真实的，不能反映该部位岩层的真实的电阻率状况。

　　4.在有垂直分带现象的图中，高阻带与低阻带结合部在图中会出现等值线密集，呈陡倾或直立状。如果该现象的成因已判定为趋肤效应造成的，那就是一种假象。这种情况下无论井位定在高值、低值、高边、低边，都不一定是最佳井位，与盲打无异。

　　5.在排除了趋肤效应造成的假象后选点时一般应考虑:低值剖面选高点，高值剖面选低点，结晶类岩石选高边，碳酸盐类岩石选低边，找砂层或岩脉选高点，找破碎岩层选低点。还应考虑，在沉积岩和火山岩中岩脉极少，这类岩石在低值剖面中选高点的目的主要是为了找较硬岩。

　　6.只要浅层的岩性有所变化趋肤效应就会经常存在，在趋肤效应无法避免的情况下最好多测几条线进行比较。如果只有一条线可选，可做如下考虑:一是在高值带两侧选择有高低值犬牙交错的点；二是选择在高阻带中有从一侧横着插进来的呈楔子状的低值层的点；三是考虑到在高阻或低阻下传数值失真的情况下，可以打破高阻带低阻带框框的束缚，不受其结合部的约束，选择非下传成因的V字形的点，或选择与上下层相比数值相差较大的点。

　　7.对于单点高值下传形成的高值柱子，要着重观察其浅部的高阻层有无利用价值，例如砂层、高阻岩脉等，这些高阻体的厚度越大，电阻率越高，下传就越深，下传深的高阻柱子可以作为选高阻体的最佳点。

　　8.对于单点低阻下传形成的低阻柱子也是一个多解性问题。当断层破碎带的浅部风化更好时也会形成蓝柱子，但蓝柱子大多是浅部的岩性不好造成的。只有在断层较多的老地层中才可以考虑前者的可能性，在其他地层中低阻下传是断层的概率要小得多。

　　9.有的剖面图的等值线是水平的，说明该图所反映的岩性在横向上是稳定的，地表的电性是均匀的，趋肤现象不明显，在这样的图中只要高阻层和低阻层相互成层，数值较大，含水普遍较好。如果数值很小，或者浅层数值大，越深数值越小，说明岩石的矿物成分不好，不利于裂隙发育，是否可定井主要看浅层高阻层的厚度和岩性条件。如果浅层数值较小，越深数值越大，说明浅层有所风化，深层风化不好，裂隙不发育，是否可定井主要看风化层的厚度和岩石类别。结晶类岩石和碳酸盐类岩石在水位以下的风化层中容易有水，含泥质的岩石有水的可能性较小。

　　10.在剖面图中偶尔会遇到一两个孤零零的高阻体，横不分层，纵不分带，上面浑圆，底面平直，周围一片深蓝，宛如放在水盆中的一块色彩斑斓的同心圆状的玛瑙，这种类型一般无水。

　　天然电场物探找水仪 有其独特的优点，但也有若干复杂的影响因素（包括信号的的瞬变性和噪声干扰），需要认真对待，且不可把复杂的事物简单化了。

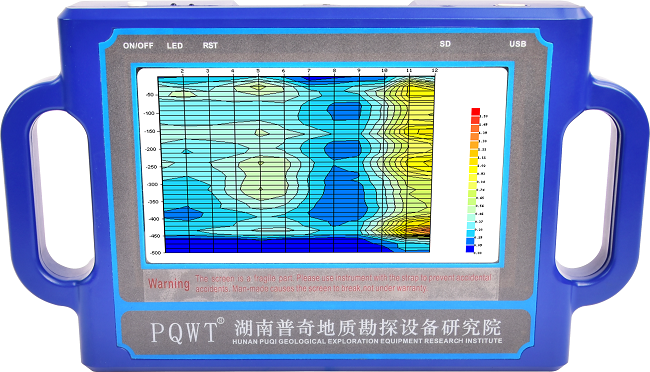

　　湖南普奇地质勘探设备研究院，是从事地质勘找水仪设备研究的专业机构，并承担“国家十三五水专项科研项目”pqwt新一代天然电场物探找水仪 具有携带方便，操作简单，自动成图，准确率高特点，其设备获得多项发明专利和软件著作权。
