怎么看打井找水仪剖面图找到地下水源

时间 : 2022-05-16 点击量 : 259

v2-697bfd4e6e276f3b8571657e47e28af2_720w_副本

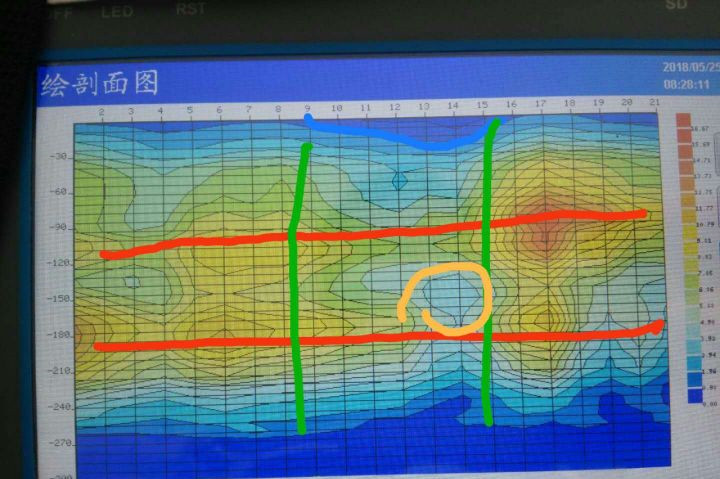

这是一个打井找水仪的水平分层与垂直分带混合类型的图,岩性为花岗岩。顶部深蓝的厚度反映了强风化层厚度的变化,由于它的低值下传的影响,它的下面9~15号范围内的数值都比左右两侧有所降低。如果剔除了下传影响,将各高值点连起来就是画出来的两条红线,它反映的是两层偏硬的岩层,两条红线之间则是少偏软点的岩层。13和14黄圈内的低值圈,虽然也受浅层低值下传的影响数值有所减小,但仍比左右的高值小很多,在两三米的范围内这样的低值不可能是岩性有啥变化,可以判断是裂隙率的变化。黄圈以外的等值圈只是它的扩散晕就不要考虑了。再向下的倒v字形仍会有水。实打200米出水5方/时。该图色条的最大值为16.67,且无飞点把数值拉高,说明岩石总体上太硬,风化不好,所以水量不是很大。

根据“背、向斜”的原理; 断层是难以取水的,断层面脆弱并有裂痕,水会下渗,自然而然,不论怎么打井,它是不会上涌的; “背斜”呈“凸”型,中间的岩石较硬而且高出平均厚度,这样的地点挖井,也是徒劳无益。“背斜”山体的植被较稀,而苔藓类植被一般较为丰富。 “向斜”呈“凹”型,显然地,水渗入岩石底部,而从这上方打井,效果较好,不但工作量较少,而且水源不断。

当雨、雪水渗入地下后就形成了地下水。 地下水在地下沿缝隙、孔壑流动或蓄积。 流动的地下水就形成了地下河。 当地下河前行受阻且遇见一个通向地面的缝隙时,就会溢出,是为泉水。地下河的上游与其溢出的缝隙之间形成落差时,水就会喷出,形成喷泉。落差越大,喷泉就越高。

湖南普奇地质勘探设备研究院,是从事地质勘找水仪设备研究的专业机构,并承担“国家十三五水专项科研项目”普奇新一代打井找水仪具有携带方便,操作简单,自动成图,准确率高特点,其设备获得多项发明专利和软件著作权。
