了解管道漏水检测仪听音法的技术要点

时间 : 2022-12-13 点击量 : 855

  听音法是指借助漏水检测仪和设备识别水管漏水的声音,根据漏水的大小和音质特征判断漏水位置的方法,本质上应称为声音振动法。听声音仪器包括简单的机械听声音棒和各种听声音泄漏检测器。听音法目前发展很快,是国内外应用最普遍、最有效的方法。

 漏水检测仪

  漏水检测仪听音法包括气门螺栓听音法、地面听音法和钻孔听音法。阀门螺栓监听法可用于水管网泄漏普查,检测泄漏面积和范围,以及泄漏点的预定位;地面监听法可用于水管网泄漏普查和泄漏点的精确定位;钻井听音法可用于水管泄漏异常的精确定位。当采用可听法进行管道泄漏检测时,应根据现场条件选择阀门螺栓可听法、地面可听法或钻孔可听法,并应具备以下条件:管道供水压力不应小于0.15MPa,环境噪声不应大于30dB,所用仪器应在国家计量检定规定的有效期内。

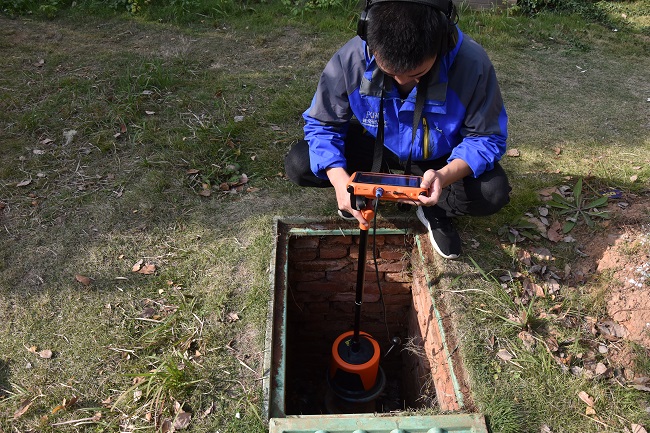

  1气门螺栓听音法

 漏水检测仪

  (1)阀门螺栓监听法可用于供水管网泄漏普查,检测泄漏的面积和范围,并对泄漏点进行预定位,监听音杆或传感器应与地下管道或管道附件直接接触。



  (2)使用阀门螺栓监听方法时,应首先观察外露的地下管道或附属设施是否有泄漏现象,如阀门、消防栓、桌杆等。如果有泄漏现象应及时修复,排除干扰后,再确认监听泄漏的声音,以确定泄漏管段,然后根据泄漏的强度和持续时间推断泄漏点。

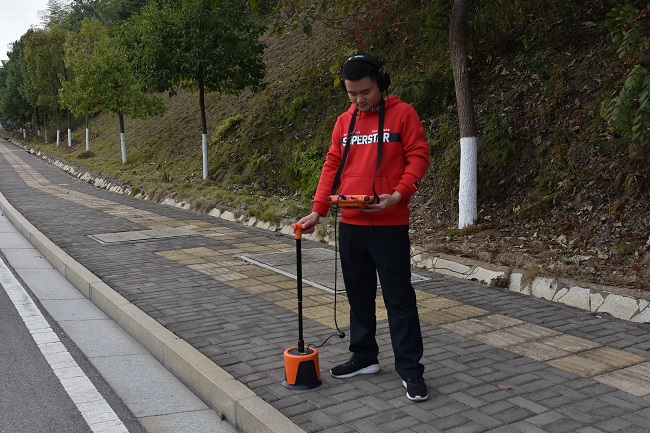

  2地面监听法

 漏水检测仪

  (1)采用地面监听法时,地下供水管道埋深不应大于2m



  (2)地面听音方法可用于听音杆或漏水检测仪,以检测何时听音杆或者拾音器应靠近地面。



  (3)在管道泄漏普查中,应沿供水管道方向,逐点听取管道上方的测试点,金属管道测量点不应大于2m,靠近异常漏水处应加强测量点的密度,测量点间距不应大于0.2m



  (4)当使用地面监听方法精确定位漏水或直径大于300mm的非金属管道泄漏时,应沿管道呈“S”形以促进监听,但与管道中心线的最大距离不应超过管道直径的1/2



  3钻孔监听法



  (1)钻井监听法可以用于准确定位水管泄漏,应在水管泄漏普查后发现泄漏。



  (2)在钻井之前,我们应该了解泄漏点附近的其他管道的信息,包括电力、电信、天然气、光纤电缆和其他地下设施的分布和深度,这样我们就不会盲目地钻孔,而且在继续进行之前,还可以使用管道定位器检测并确定没有其他障碍物,以避免发生安全事故。



  (3)当采用钻孔监听法探测时,每个泄漏异常中的孔数不应少于两个,间距不应大于0.5m



  (4)应采用钻孔听音法来听音杆的声音,听音杆的声音时应与管道主体直接接触以听声音。



  根据检测条件选择阀门螺栓听音法、地面听音法或钻孔听音法,检测方法应符合《城市供水管网泄漏检测技术规程》的相关规定。听力法中使用的仪器和设备应按照规定进行维护和校准
