地下水探测仪遇到水泥等硬化的地面怎样测量

时间 : 2022-11-04 点击量 : 210
    大家经常提出地下水探测仪水泥地如何测量的问题。本次就介绍一个简单易行的塑料瓶接地电极的做法和使用方法。

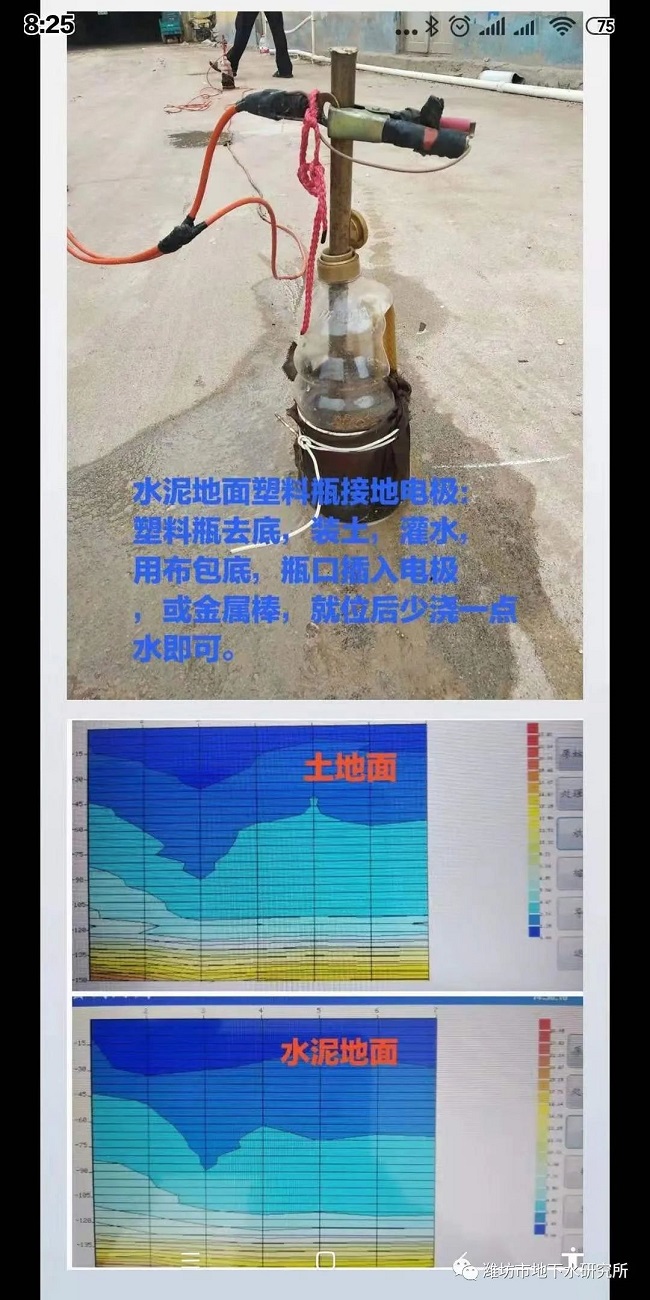

 微信图片_20221104110138

    1,水泥地面如何用天电法地下水探测仪测量,有的钻孔,有的堆土,都很麻烦。我们用废塑料瓶做的接地电极很好用,与用普通电极在土地面测出的图完全相同(见上图)。



    2, 水泥板是高阻层,用地下水探测仪电阻率法测量需要向地下供电,水泥板能起到屏蔽作用,电流难以流入地下,必须钻孔才能测量,而天电法不需要向地下供电,电磁波只有良导电介质才能对它吸收屏蔽,越是高阻层越有利于电磁波向地下传播,只要最大限度的减小了金属电极与水泥板的“接触电阻”就行了,可以不打孔。这就好像“接触电阻”是衡量电器开关最重要的质量标准一样,只要开关的“接触电阻”合格就行了,无需考虑回路中其他器件电阻的大小。实际上在地下比水泥板的电阻率和厚度大很多的岩层不计其数,对天电测量毫无影响。



    3, 地下水探测仪电极的做法很简单:用带把的废塑料瓶去掉底,装入土,再把瓶底用布扎紧,从瓶口灌入水,插上电极或其他金属棒,连接好测量导线即可。



    4, 为了使地下水探测仪电极的接触电阻保持恒定,测量时每挪动一次电极,就位后切记往地面少浇一点水,如果不浇水地面容易变干使接触电阻变大。



微信图片_20221104111030


    5, 在其他不易插入电极的坚硬地面、沥青地面、风化岩、裸岩等地面都可用这种电极测量。需要注意的是,如果有的测点是在坚硬的裸岩上,有的测点是在一定厚度的土层上,在读图时要堤防土层造成的低值下传的可能性(不论啥电极都有这种可能)。在这样的接地条件下测量,复测时最好用错位复测替代同位复测,以便尽可能的规避因土层厚度不均匀造成的假象。
