要切实重视高低值下传对打井找水仪天电图的影响

时间 : 2022-11-02 点击量 : 89
  电磁波的传播遵循趋肤效应,它在地下的传播同样也遵循趋肤效应。趋肤效应的理论较难理解,它在打井找水仪天电图中造成的后果我们用通俗的话说就是“低值下传”和“高值下传”,在大多数打井找水仪天电图中都能见到高低值下传的身影,必须引起足够的重视。

 打井找水仪

  低值下传就是,如果地面以下在图中某个测点的浅表层数值(或颜色)比两侧低,那么它下面任何一个深度的数值都会比同一深度的两侧低,就像在空中有一把大伞挡住了阳光,向下直至地面都是它的阴影是一个道理。低值下传有强有弱,很强的就形成一个蓝柱子。同样的道理,高值下传就像在空中有一个向下照射的探照灯,下面都是它的光柱,高值下传很强的就会形成一个红柱子。



  当浅层的高低值不是一个点而是几个点,或者是一边高一边低,高低值下传的结果在深部也同样会出现数值与两边不同的现象。



  造成高低值下传的原因有三个:



  一是信号源在时间上不稳定,一会儿强一会儿弱。这种情况只要做了原位复测异常不一致,就证实了这是一种假象,不能相信。



  二是地表电性不均匀体造成的高低值下传,这种情况因为地表电性不均匀体是真实存在的,只做原位复测,异常还会是一致的,仍然不能证实它是不是构造成因,必须再做错位复测验证。



  日照某鸡场位于山顶,岩性为云母片岩,地下水的补、迳、排条件极差,过去找人测了四个井位,因不懂高低值下传的道理,打了四个干眼。我们去测的第一条线如上图。21号为空测,打井找水仪图一是原测图,图二是原位复测,两个图一致性很好。1729是同一个低值异常点。15271931,都是高值异常点,如果没有经验大都会看好1729,我们经过对水文地质条件的分析认为这个点是地表电性不均匀体造成的可能性很大,于是相距5米做了错位复测,与图一图二相比已是面目全非(见图三),证实了我们的分析是正确的,避免了再打第五个干眼。我们又继续测了3条线,选了一条错位复测异常一致的线定点,成井后用27方时的水泵抽不干,彻底解决了鸡场用水,受到了老板的赞扬。



  三是构造成因。即低值点(段)异常的源头可能是断层或裂隙带在浅层强风化或破碎造成的。高值点(段)异常可能是岩脉或其他高值层在地表接近出露造成的,只要做了错位复测异常是一致的,就说明它有一定的延伸性,构造成因的可能性较大,可能有水。

 打井找水仪

  如果在打井找水仪高值层之下出现了低值点异常,这样的低值点不可能是低值下传造成的,只要复测一致就可以定点,这种情况不一定非要做错位复测不可,成功的可能性很大,这也是我们的一条重要经验。



  打井找水仪高低值下传的源头一般是在剖面图的浅表部位出现,有时在某个深度也会出现,也应该予以重视。

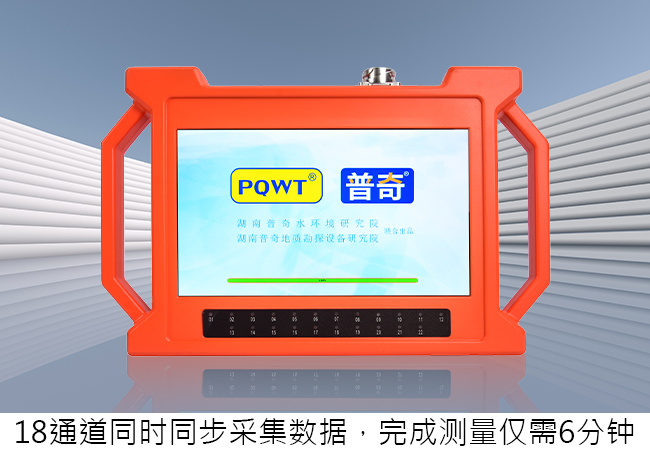

  湖南普奇研究院GT系列自动成图打井找水仪是以大地电磁场为场源,以地下不同地质结构的导电性差异为基础,通过测量不同频率的电场分量的变化规律,来研究地质构造及变化情况,科学寻找地下水资源地质构造变化情况通过曲线图实时显示。简单的一键操作自动生成地质剖面图,摆脱繁琐的电脑制图。现场就可通过自动生成的曲线图、剖面图快速了解地质结构,分析含水层、裂隙、断层、溶洞等具体信息,该仪器广泛应用于平原、丘陵、山地、高原、盆地等不同地形快速分析地质构造变化情况,确定井位、含水层及含水层深度。
