天然电场打井找水仪物探测水的方法原理

时间 : 2022-10-17 点击量 : 100
  物探测水方法很多,这些方法都各有所长,但对于寻找基岩裂隙水效果都不尽人意,现在终于找到了一种在基岩地区寻找裂隙水的好方法——天然电场选频法(简称天然电场打井找水仪)。

 微信图片_20221017131441


  天然电场打井找水仪测水为什么效果好?为什么越来越受欢迎?它的原理是啥呢?



  电法勘探普遍使用的电阻率法测水分为电法测井和地面电测(含电测深、高密度电法、各种剖面法等)。地面电测的分辨能力远不如电测井。天然电场打井找水仪和其他地面电测方法相比,分辨能力更好,优点更多,其原理更接近于电测井。



  为了说明天然电场打井找水仪的原理,我们先简单介绍一下电法测井的做法:先钻好钻孔,用电缆将3个电极送入井下,一个电极埋在井上,井下的3个电极叫电极系,根据这3个电极的排列组合及极距的不同又分为电位和梯度电极系。将电极系提升1米测量一次(点测法),获得一个地质数据,再提升测一次再获得一个数据,直至提升至井口,即可分析出该井自下而上的地质变化。

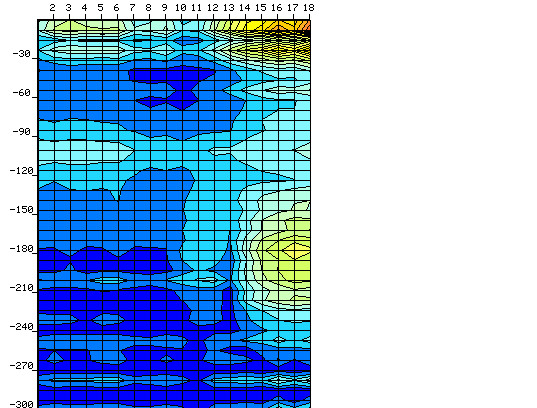

  与此相比,普奇天然电场打井找水仪不用钻孔,不用电缆,电磁波自动“钻入”地下,频率不同电磁波钻入的深度不同,每改变一个频率就相当于电测井提升并测量了一个深度的地质数据。以150仪器为例,33个频率就相当于平均每隔4米半就测出了一个相应深度的数据。一个测点就类似于做了一个电测井,将各“电测井”得到的数据联接起来绘出等值线就成了一个剖面图,所以它能把每个测点每个深度的每个细节都能反映出来。

 300M_Profile_L50_副本

  湖南普奇研究院率先将天然电场打井找水仪的三频测量发展为多频剖面,将电脑制图发展为自动成图,仪器精度高效果好,它与各种电阻率法的地面电测相比的确是一种革命性的方法,尤其适合寻找基岩裂隙水,因而越来越受物探找水人员的欢迎,其优越性是其他任何物探方法无法替代的。由于地质条件是千变万化的,所以测出来的天电图也是千姿百态的,正所谓“千人千长相,千图千模样”,如何正确解读天电图不是轻而易举的事情,需要切实下一番苦功夫。
