长沙雨花区跳马镇多通道物探仪案例

时间 : 2022-04-14 点击量 : 215

地点:长沙雨花区跳马镇

使用仪器:普奇多通道物探仪

该镇一业主家需要打一口水井,选址在自家屋前的果园,果园准备建一个鱼池供鱼池用水和自家生活用水,该业主在自家前坪挖了一口手工井12米深,水量不多,只能基本满足一家人生活用水,旱季的时候还不够用,该区域岩性不详,据当地居民介绍覆盖层很厚,中间夹着有砂层,我们过去的时候钻机已经到位,为了不影响鱼池的建设,主家想在果园边上选井位,我们遵照业主的意见在边上布了一条测线进行剖面测量,使用普奇多通道仪器,设置测量深度150米,使用2.5米点距,由于空间有限只测量了8个点,控制剖面20米,几分钟后测量完成,整个过程完成不到20分钟,测量结果如下:

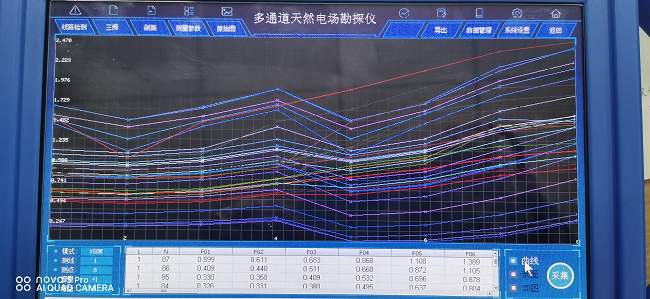

                      曲线图

 图片3 图片3

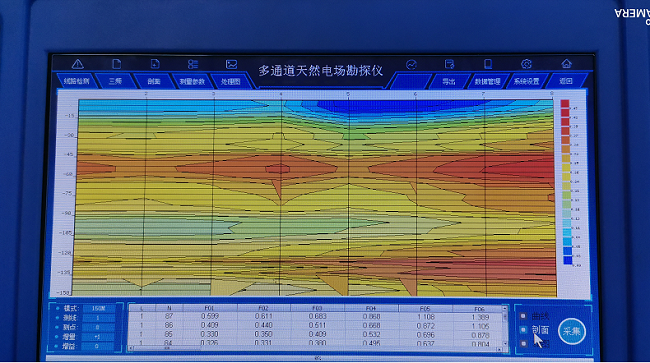

                          剖面图

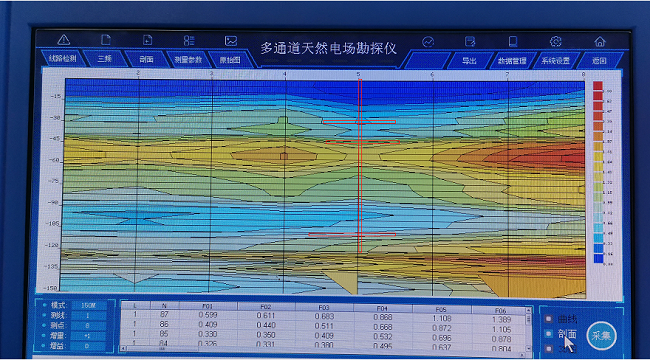

                       处理剖面图

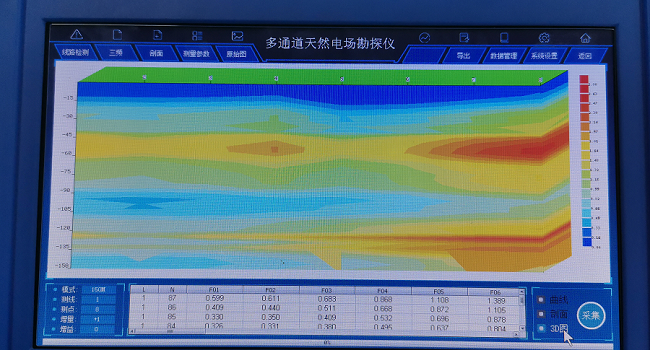

                       3D效果图

通过测量结果我们分析定位在5号点位置,从曲线图上看5点位置有明显的异常规律变化,所有频率曲线在这个点位都有很规律的变化,说明这个地方有地质结构的变化,我们从剖面图分析上面土层覆盖大约5~8米左右,45米以上为砂层,90--110米有一个含水层,设计井深100米,45米以上砂层含水几率很大,如果中间夹着鹅卵石最好,业主原计划定井在2号点附近,最后移到5号点,我们全程跟踪钻井过程,并进行了现场直播。

实际钻井结果为土层5米,5米以下全部为砂层,上面为含泥的白沙,慢慢变为干净的黄沙,18米开始见水,由于之前计划是下塑料套管,但是考虑塑料管承受不住改下钢管,中途停机几个小时临时准备钢管,一直钻到30米全是砂层,水量也不断增大,打到30米的时候突然钢管断了一根,只能被迫停钻,打算第二天换小一号的钢套管继续钻,
