PQ131A示踪气体机：高纯氢气示踪管道测漏解决方案



普奇PQ131A示踪气体机是由普奇研究院自主研发生产的一款专用管道测漏辅助设备。该设备采用PEM质子交换膜电解制氢技术，现场单机制氢产生高纯度示踪氢气，依托高纯示踪氢气的检测原理，配合测漏设备即可精准定位微小渗漏位置，帮助作业人员大幅缩短渗漏排查时间、提升作业效率。设备开机即可输出稳定的高纯度示踪氢气，无需复杂调试，主打便携性与易操作性，可满足测漏检测人员的专业作业需求，适用于各类水管、气管、地暖管路、工业密闭管道的渗漏检测。



为什么管道测漏需要示踪气体机？



当渗漏点过于微小、声波测漏仪难以捕捉时，示踪气体法是更可靠的补充手段 —— 向管道内注入高纯度示踪氢气，借助其渗透性强、扩散快、密度小的物理特性，配合高灵敏度检测设备即可精确定位漏点，将维修范围压缩至最小。对测漏检测团队、管道维修工程队及供水运维单位而言，具备高纯度、流量稳定、开机能用特性的示踪气体机，是高效测漏作业的核心配套装备。

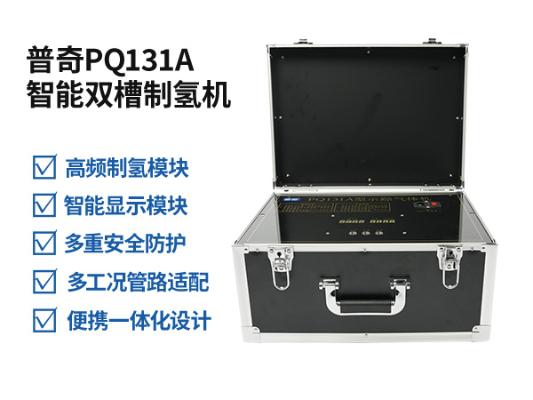

PQ131A六大核心产品特点



1. PEM电解制氢，纯度高达99.9%

PQ131A配置质子交换膜（PEM）电解单元，单机制氢、无需外接氢气瓶，产出的氢气纯度高（≥99.9%）、流量稳定。流量调节响应速度快，可承受频繁启停工况，适用于间歇性渗漏检测作业。



2. 智能显示，参数一目了然

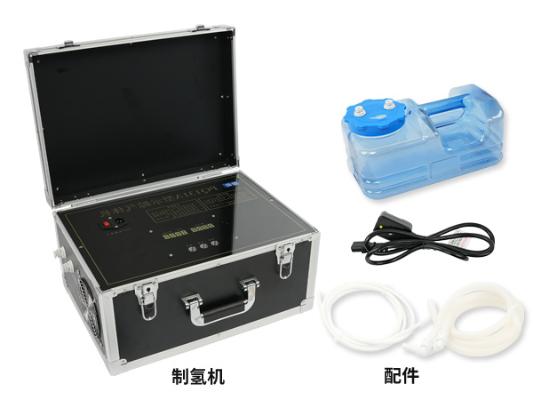

设备配备电容式触摸弹簧按键操作面板，集成设备启停、输出流量调控、作业计时设定控制单元；双路数字显示模块可实时同步显示氢气产出流量与设备倒计运行计时参数，作业进度清晰可控。



3. 多重安全防护，作业更安心

整机集成漏电、过流、高温、缺水四重保护机制：当系统出现高温、工作电流超限、漏电等非正常工况时，设备可即时切断电解回路完成保护性停机；出现缺水情况时自动断开电解槽供电；供电故障消除后防护系统自动复位，装置恢复正常运行。



4. 多工况管路适配，大小管径通吃

高纯度氢气可作为示踪介质，应用于压力管道、供热管路、消防、市政给水管道的渗漏检测；氢气输出流量具备连续可调特性，可匹配家装小型管路与大型工业管网等不同检测工况。



5. 便携一体化设计，现场作业无负担

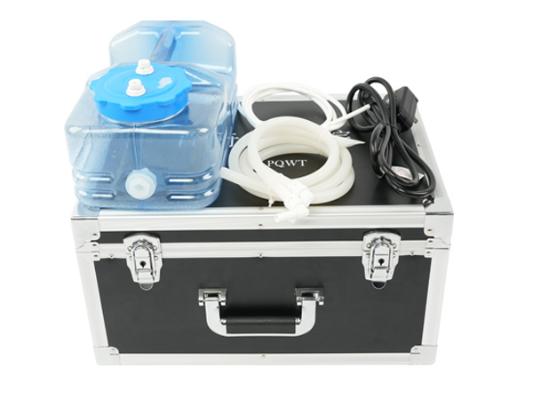

整机一体化结构设计，体积小巧、重量适中，便于携带与现场移动操作，满足测漏人员在不同作业现场的灵活部署需求。



6. 密封性能优异，检测结果更可靠

内部水、气路系统经过精密设计，密封性表现优异，有效防止工作介质（水、高纯度氢气与氧气）在使用过程中发生泄漏或相互串扰，从而确保示踪气体的纯度和检测结果的准确性，并保障设备长期运行的稳定性与可靠性。





PQ131A适用场景



自来水管漏水检测

厨房、卫生间等自来水管路出现微小渗漏时，向管内充入示踪氢气并配合测漏设备，即可精准定位漏点，避免盲目开挖。



地暖管渗漏检测

地暖管道埋于地面下，渗漏不易发现。示踪氢气渗透性强，可快速锁定地暖管漏点，减少拆修范围。



燃气管漏气检测

工业及民用燃气管路的微小漏气点，可通过示踪气体法精准定位，保障用气安全。



工业密闭管路与压力容器检测

工业密闭管道、压力容器等密闭腔体的微渗漏检测，PQ131A适配多工况管路，满足工业管网检漏作业需求。





技术参数



项目	参数
产品型号	PQ131A 示踪气体机
制氢量	最高可调至 4000ml/min，氢气纯度≥99.9%
输出流量	2000-4000ml/min连续可调
使用场景	适配多工况管路
温度保护	PEM电解槽温度超过 65℃时，自动停机进行过温保护
漏电保护	漏电电流达到 30mA时，0.1s完成断电保护
过流保护	电流超过 10A自动断电
缺水保护	检测到无水流循环时，断电解槽供电
额定功率	1600W AC 220V±10% 50Hz
水质要求	纯净水/蒸馏水，电导率≤5μs/cm
耗水量	约 200ml/h
整机重量	11.7kg
产品尺寸	长 455mm 宽 330mm 高 245mm





常见问题解答（FAQ）



Q：PQ131A示踪气体机是做什么用的？

A：PQ131A是一台专业的管道测漏辅助设备，采用PEM质子交换膜电解制氢技术，现场单机制氢产生高纯度示踪氢气（纯度≥99.9%），充入待测管道后配合高灵敏度测漏设备，即可精准定位管道微小渗漏位置。



Q：设备需要加什么水？

A：只能加注纯净水或蒸馏水，水质要求电导率≤5us/cm，严禁使用自来水、矿泉水及各类液体添加剂，以免损坏电解槽。



Q：产气量可以调节吗？

A：可以。产气流量可在2000-4000ml/min范围内自由调节，启动前可预设、运行中可实时调节。常规家用管道使用低流量，大型管网可使用高流量。



Q：设备能直接打压测漏吗？

A：PQ131A不具备打压功能。配合测漏作业前必须彻底释放待测管道、腔体内部原有压力，严禁带压状态下直接连接设备。如有打压需求，可将出氢口通过水气分离壶与空压机进气口连接后进行作业。



Q：设备安全吗？

A：整机集成漏电、过流、高温、缺水四重保护机制，非正常工况下自动切断电解回路完成保护性停机。同时作业现场产生的氢气属于易燃易爆气体，作业全程严禁明火、吸烟，并保持作业区域通风良好。



Q：使用环境有什么要求？

A：推荐使用环境温度为10-40℃，环境湿度30-80%且严禁结露冷凝。设备满负荷连续工作6小时后，建议间断停机散热30分钟以上；若温度超标，设备将自动停机保护，待内部降温至常温后再启动。



Q：PQ131A和漏水检测仪怎么配合使用？

A：PQ131A负责现场制氢并充入待测管道，漏水检测仪负责捕捉渗漏信号，两者配合即可实现从“充气”到“定位”的完整测漏闭环。室内漏水检测推荐PQ125A室内漏水检测仪，室外市政管网检测推荐PQ125B室外漏水检测仪。
