产品概述

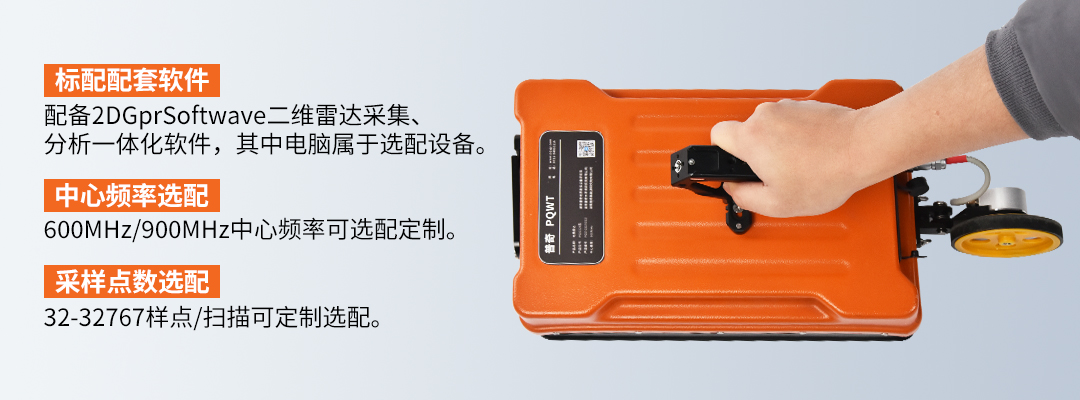

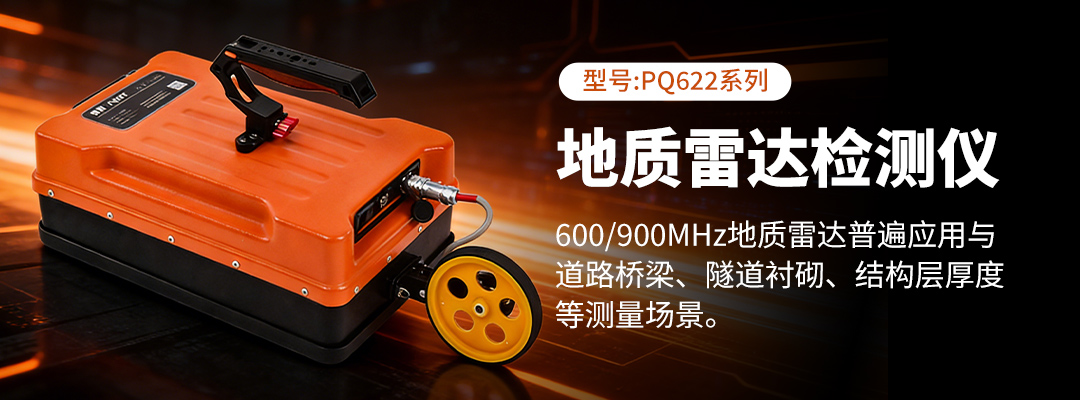

普奇PQ622地质雷达(Ground-PenetratingRadar,简称GPR)技术是一种用于确定地下介质分布(10MHz-2GHz)的电磁探测技术。地质雷达利用一个天线发射宽频电磁脉冲，另一个天线接收来自地下介质界面的反射电磁波，由于电磁波在地下介质中传播时，其路径、电磁场强度与波形将随所通过介质的电学性质及几何形态而变化，因此，可以根据接收到的电磁波的旅行时间、振幅、波形和频率等资料来分析和推断介质结构和物理性质。与其它传统的地球物理方法相比，地质雷达具有探测效率高、操作简单、采样迅速、无损伤探测、精度高、抗干扰能力强等许多优点 因而被广泛应用于岩土勘察、无损伤检测工程建筑结构等诸多领域具有良好的发展前景。600/900MHz地质雷达普遍应用与道路桥梁、隧道衬砌、结构层厚度等场景。
产品用途
适用于市政工程、公路道路、桥梁、隧道等领域，用于检测或查明公路路面分层及病害信息。具体分类如下：
◆道路：用于查明公路道路分层、管线、脱空、密实度等
◆桥梁：用于检测梁、柱等施工质量等、钢筋混凝土检测等。

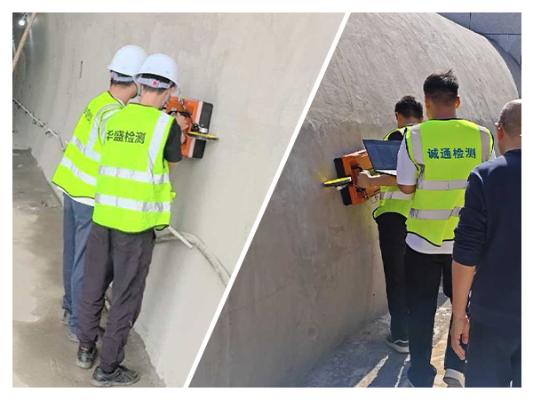

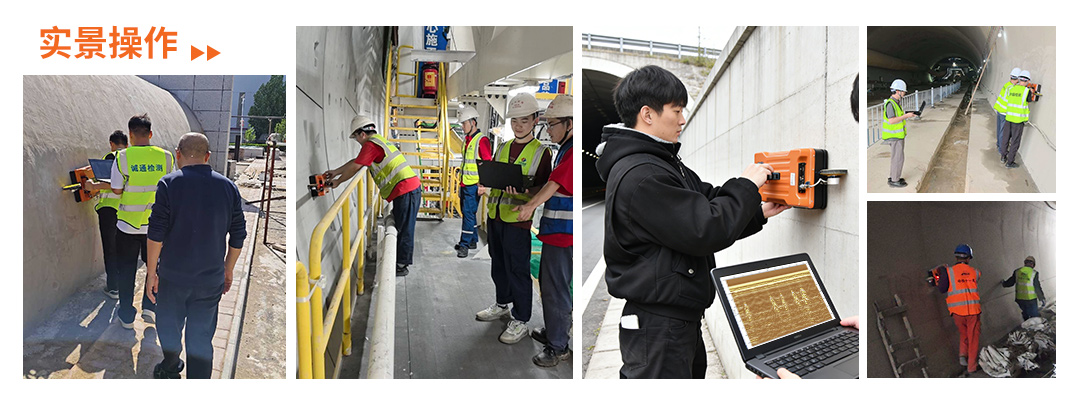

◆隧道：用于检测隧道衬砌（钢筋、空洞不密实）等。

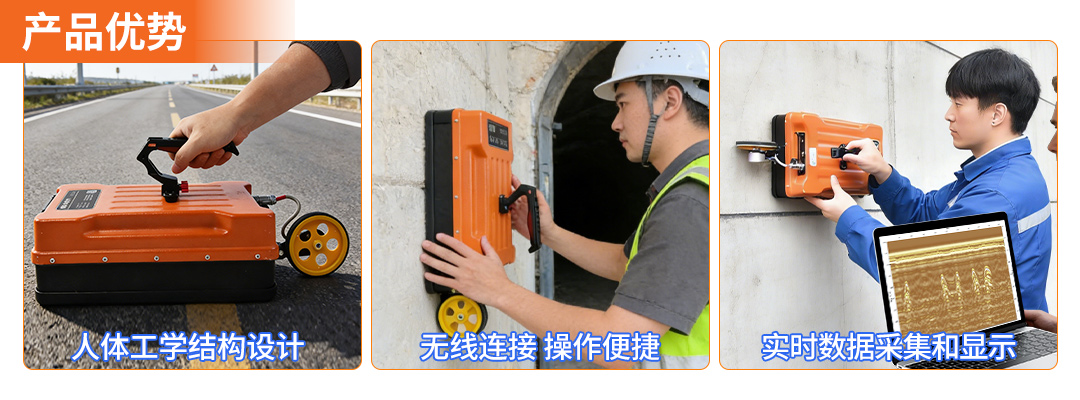

产品特点
◆本产品采用业内领先的主机和天线一体化设计，体积小、重量轻、功耗低;
◆主机和电脑无线连接，操作便捷，
◆实现实时数据采集和显示;
◆软件界面简洁，操作简便，上手快;
◆多频段天线可选，应用范围广;
◆分析软件操作简单，结果判读准确
◆探测精度高，定位准确;
◆内置超大容量电池，续航时间长;
◆人体工学结构设计，简单、耐用、易操作，非常适合野外移动工作环境。

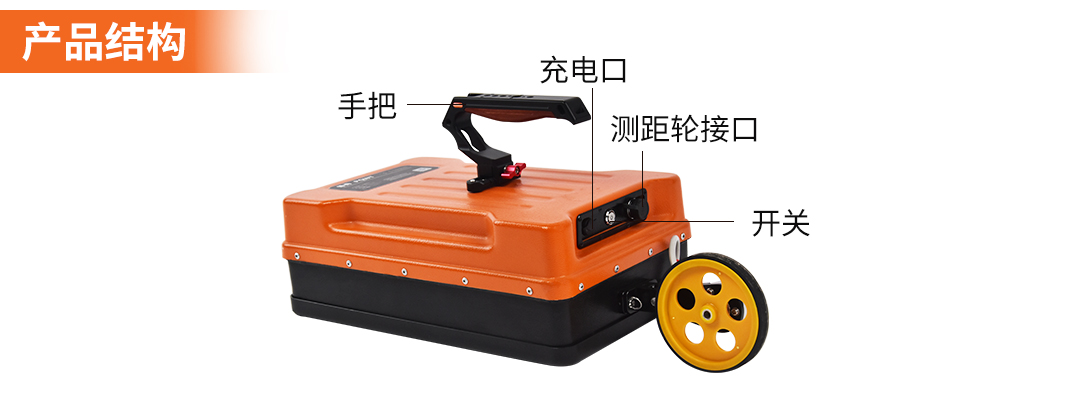

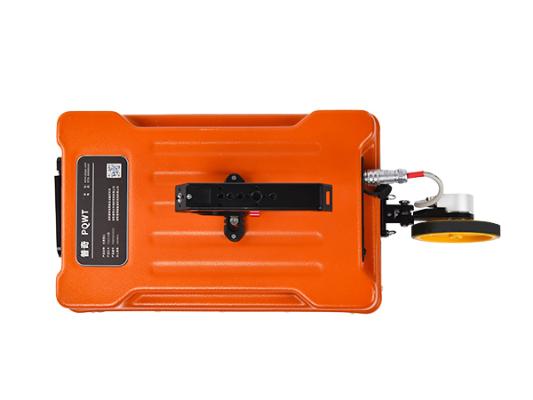

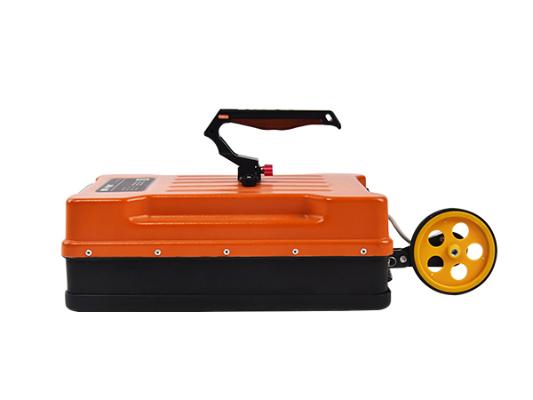

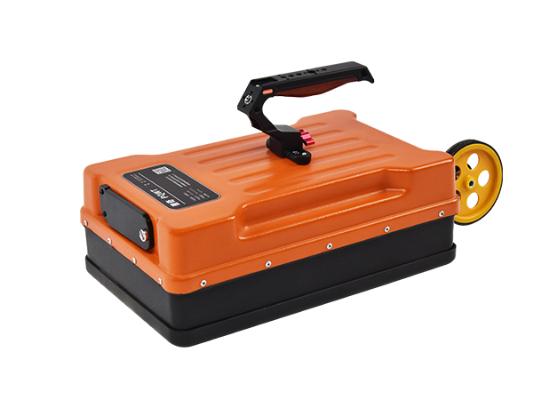

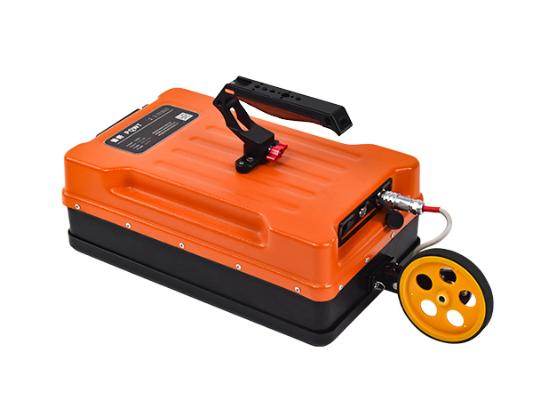

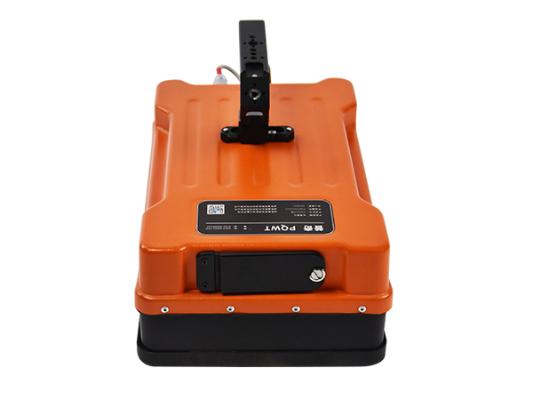

产品结构
软件说明
「GPR Platform」（地质雷达数据采集平台）是基于Windows平台开发的具有自主知识产权的地质雷达数据采集与处理软件，其专门用于本公司生产的型号及其相关系列地质雷达设备的数据采集及处理。通过该软件可以控制地质雷达设备进行数据的采集工作并实时回传数据至软件中呈现图像给用户，在非采集状态下，还可以作为地质雷达数据查看与分析的实用工具。该软件具有如下基本功能：
支持通用标准DZT格式数据的打开与保存。
支持多种图像显示模式（Linescan/Wiggle/0-Scope）
支持高低频双通道采集
支持多种探测模式（轮测/连续测）
支持常规的滤波和增益功能
提供多样化可配置的采集与显示参数
提供多种显示增强的方式（缩放/坐标变换/色标）
安装与部署
环境要求
系统：Windows10及以上版本
内存：≥4GB
硬盘：≥100M
CPU：≥Intel i5/AMD R3
软件安装
打开u盘，找到QGPR文件夹，在里面找到如下，首次点击鼠标右键以管理员身份运行，后面双击打开即可。
采集功能

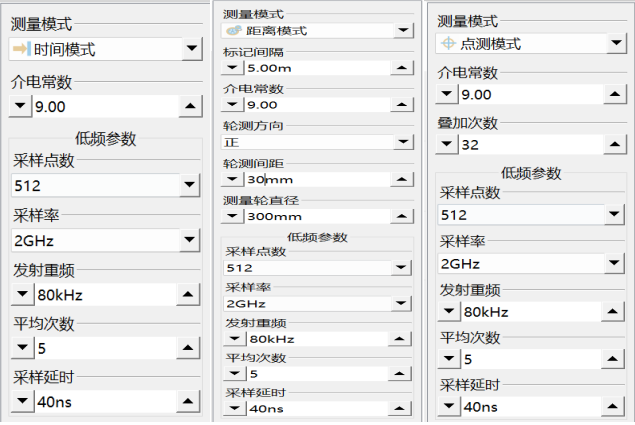

▶测量模式：测量模式分为时间模式、距离模式、点测模式。
选用不同的测量模式时，参数可按照上面图片的数据进行编辑（测距轮直径则是根据独轮或推车直径来定）。
▶介电常数：设置探测区域地下介质的介电常数，以便获取准确的深度信息；
▶采样点数：设置采集任务的采样点数，即采集一道数据的点数；
▶采样率：设置采集任务的采样率，采样率越大，采样时间间隔越小；
▶发射重频：发射信号的刷新率；
▶采样延时：等待多少ns后开始采样；
▶平均次数：信号叠加的次数；
600/900MHz频率地质雷达采样点数与采样率选256-10、512-10，这几个组合较为合适。其他设置按照上图所示配置。
显示功能
显示方式分为线扫描图和波形堆叠图
▶线扫描图：以图像（灰度图/伪彩图）的形式当前数据；
线扫描图
图像显示与上面图像+波形显示类似，只是去掉了波形显示的部分，它是以不同的颜色来表示振幅的大小，比较常见的是灰度图，此外还有伪彩图，在颜色映射中设置。
▶波形堆叠图：以波形堆叠的形式显示当前数据；
波形堆叠图
波形堆叠图是以道为单位绘制该道下各采样点振幅大小随采样点变化的波形图，得到整个剖面下的波形图排列，为了更好的表现同向轴，通常需要将振幅和平衡位置所在直线包络的区域进行颜色填充，填充后的图称之为变面积图，根据幅度的不同极性，填充可以分为正、负填充和双填充，可以在填充方式中进行选择。
▶水平坐标：可以设置为道/距离。分别对应雷达显示图像上横坐标的Trace和Distance。
▶道间距离：设置每条道之间的间隔。
▶电磁波速度：设置电磁波在地下传播速度。
▶零点调整：设置雷达采集图像的零点位置。

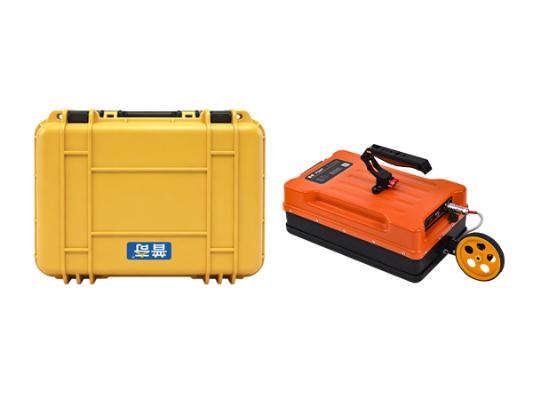

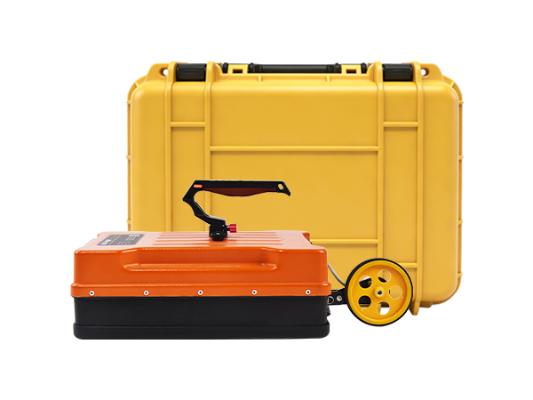

产品配件
产品参数
| 产品型号 | PQ622A地质雷达 | PQ622B地质雷达 |
| 天线频率 | 600M | 900M |
| 采样频率 | 0.2-100GHz可调 | |
| 时窗范围 | 1ns～30000ns，连续可调 | |
| 采样点数 | 32～32767样点/扫描，可选 | |
| 扫描速率 | 350线/秒 | |
| A/D转换 | 18bit | |
| 连续工作时间 | ≥8小时 | |
| 整机功耗 | ＜18 W | |
| 信噪比 | 优于160dB | |
| 有线通讯 | 以太网，100Mbps | |
| 采集时速 | > 65 km/h @ 5 cm 水平采样间距（道间距） | |
| 最小采样间隔 | 10ps | |
| 测量方式 | 逐点测量、距离触发测量、连续测量三种测量方式 | |
| 显示方式 | 伪彩图、堆积波形或灰度图 | |
| 工作温度 | -40℃～+70℃ | |
| 工作电压 | 10-15V DC | |
| 防护等级 | IP66 | |
| 无线数据传输距离 | 100 m | |
| 有线通讯 | 以太网，100Mbps | |
| 尺寸 | 30cm*17.5cm*11.4cm | |
