PQ125B室外漏水检测仪：市政压力管道专业测漏方案

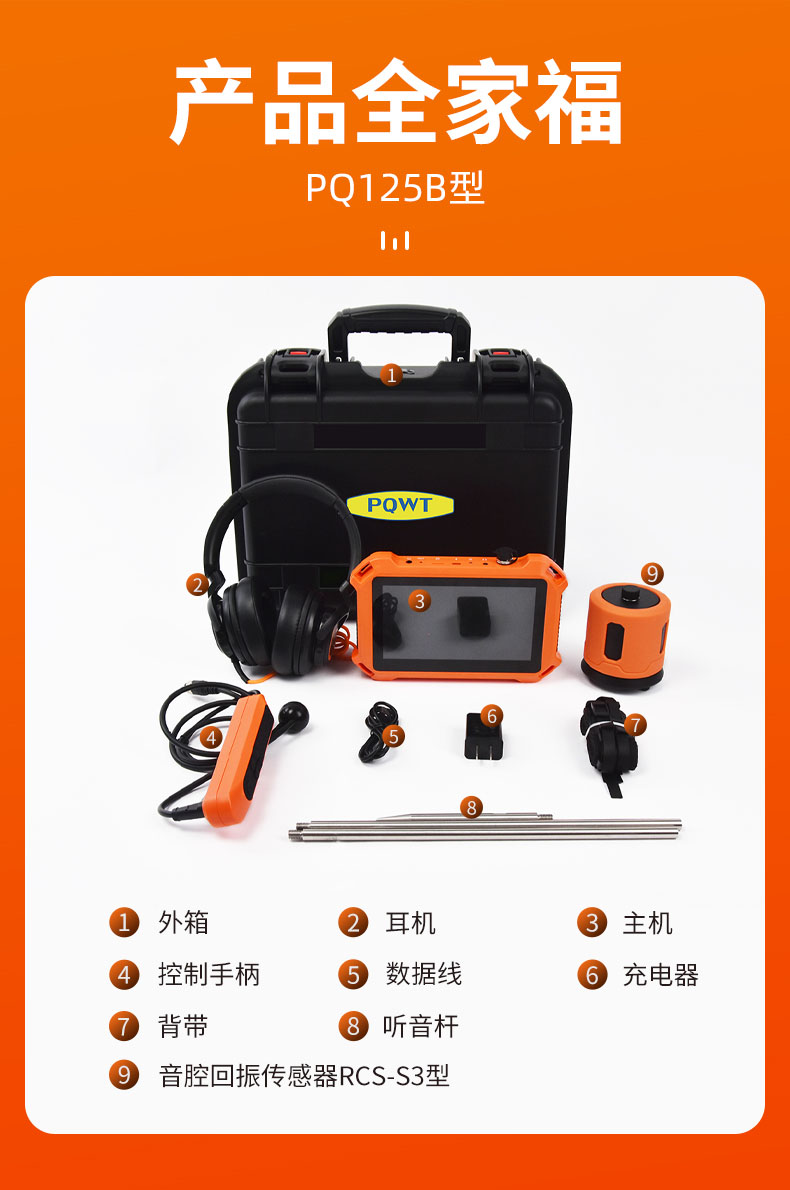

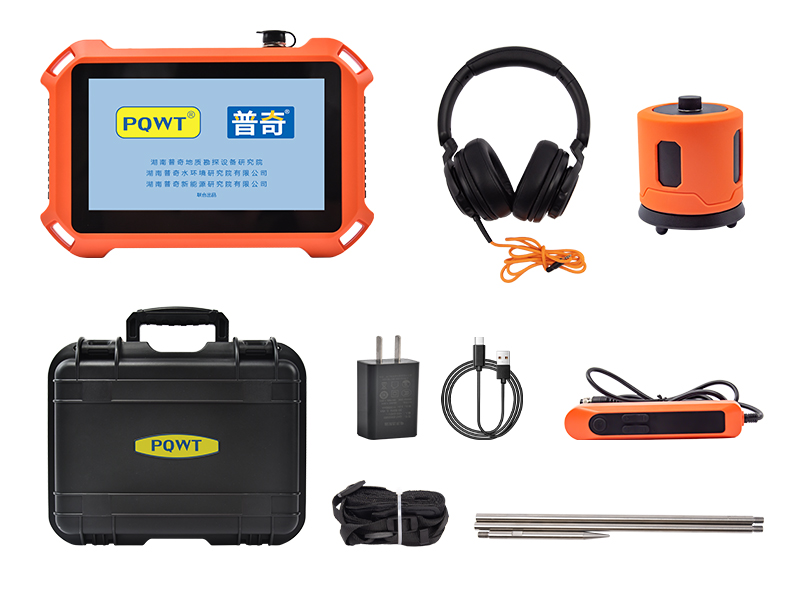

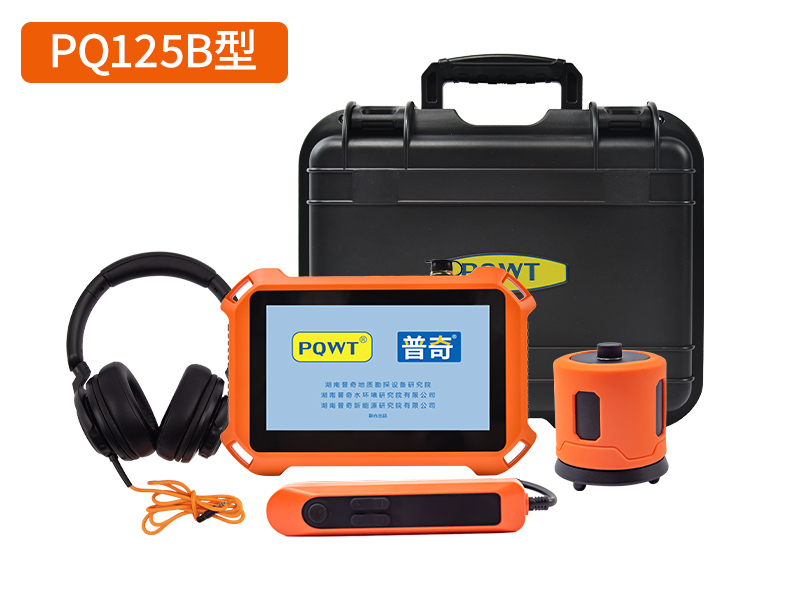

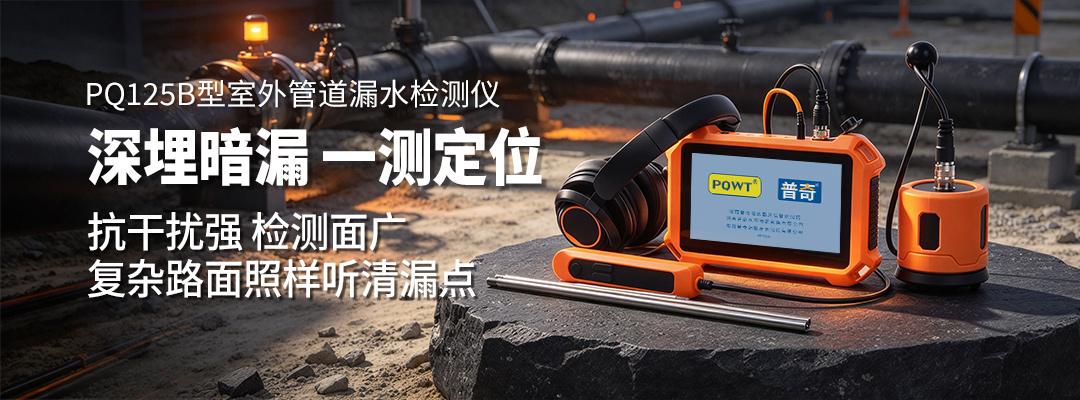

普奇PQ125B室外漏水检测仪是由普奇研究院自主研发的第九代智能测漏设备，专为市政管网、消防管道、供热系统等室外压力管道的泄漏检测场景设计。该设备配备音腔回振传感器RCS-S3，适用于埋深达3米的室外管道检测，可在户外硬质地面、软质地面、金属管网、塑料管网等多种工况下作业，遇到松软泥质地面时可转接听音杆进行检测。

室外压力管道漏水检测的行业痛点

城市供水管网埋地敷设，漏损率居高不下。传统的室外管道漏水检测面临三大难题：一是管道埋深较大，漏水声波传到地面时已衰减很弱，普通传感器难以捕捉；二是室外环境噪声复杂，车流、水泵、风声都会干扰检测信号；三是地面条件多样，沥青路面、泥土路面、草地、石板路等不同地面对声波传导差异很大。

PQ125B正是针对这些痛点设计的专业室外测漏设备，通过音腔回振传感器技术实现对深埋管道微弱漏水信号的高灵敏度检测。

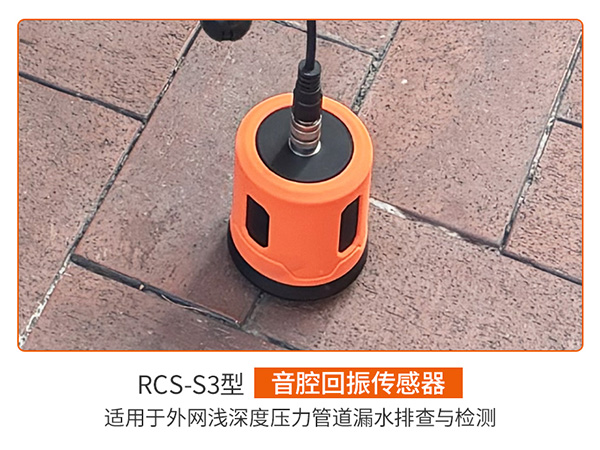

音腔回振传感器技术原理解析

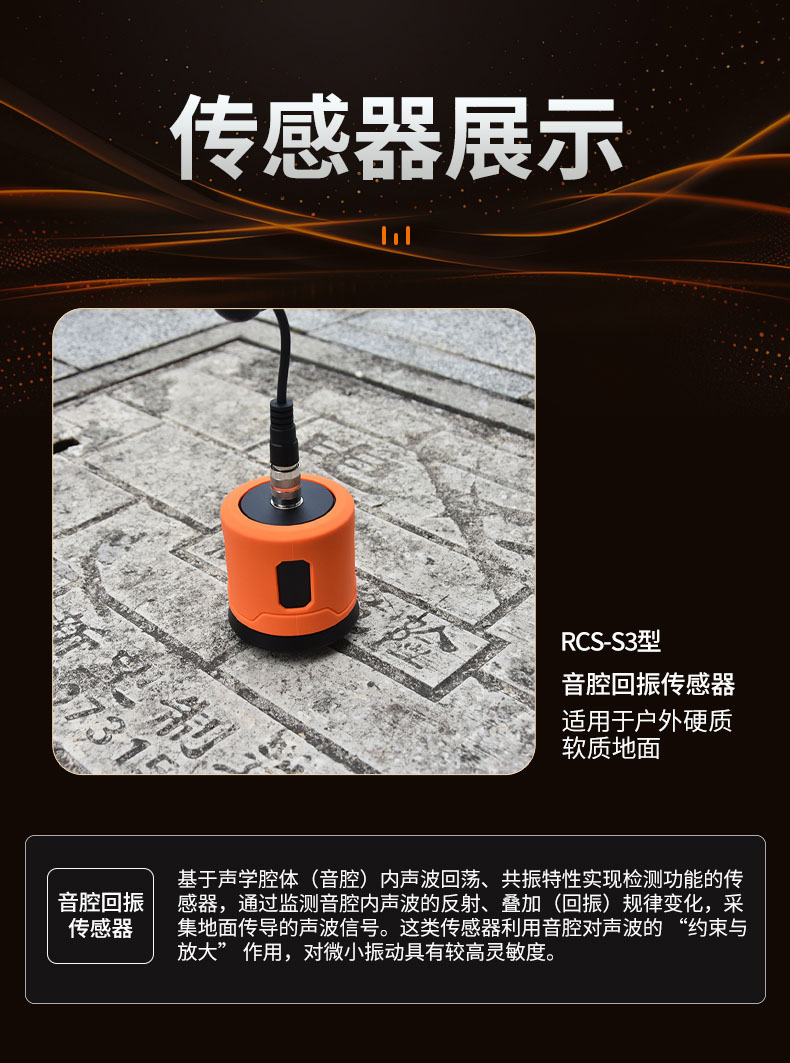

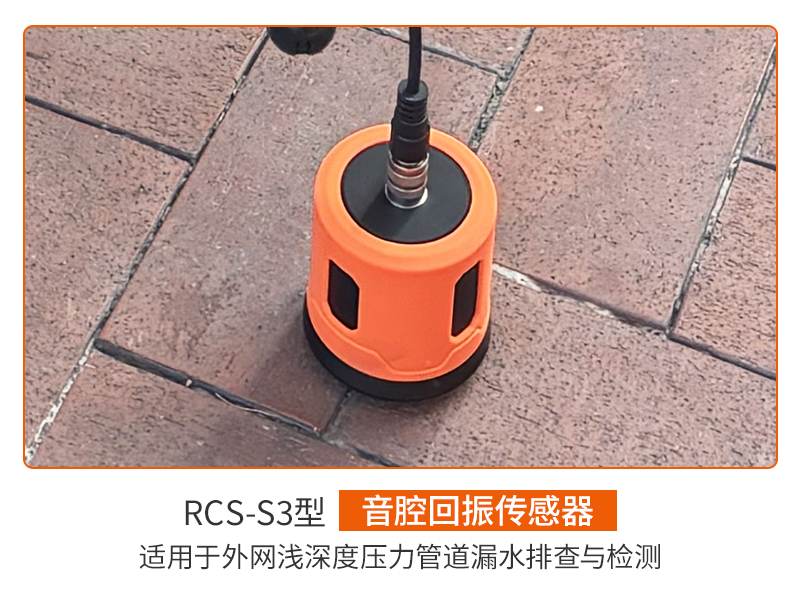

音腔回振传感器是基于声学腔体（音腔）内声波回荡、共振特性实现检测功能的传感器。其核心原理是：当管道漏水产生的声波通过土壤传导到地面后，传感器音腔捕捉到这些声波，声波在封闭音腔内发生反射、叠加（即回振），形成共振增强效应。

音腔对声波具有「约束与放大」作用，能够将地面微弱的振动信号放大后传输给压电换能器，再由仪器主板进行分析处理。这使得音腔回振传感器对微小振动具有较高灵敏度，特别适合室外深埋管道的漏水信号检测。RCS-S3型传感器尺寸为直径8cm、高度10.5cm，重量轻巧，单人即可完成检测作业。

PQ125B五大技术特点

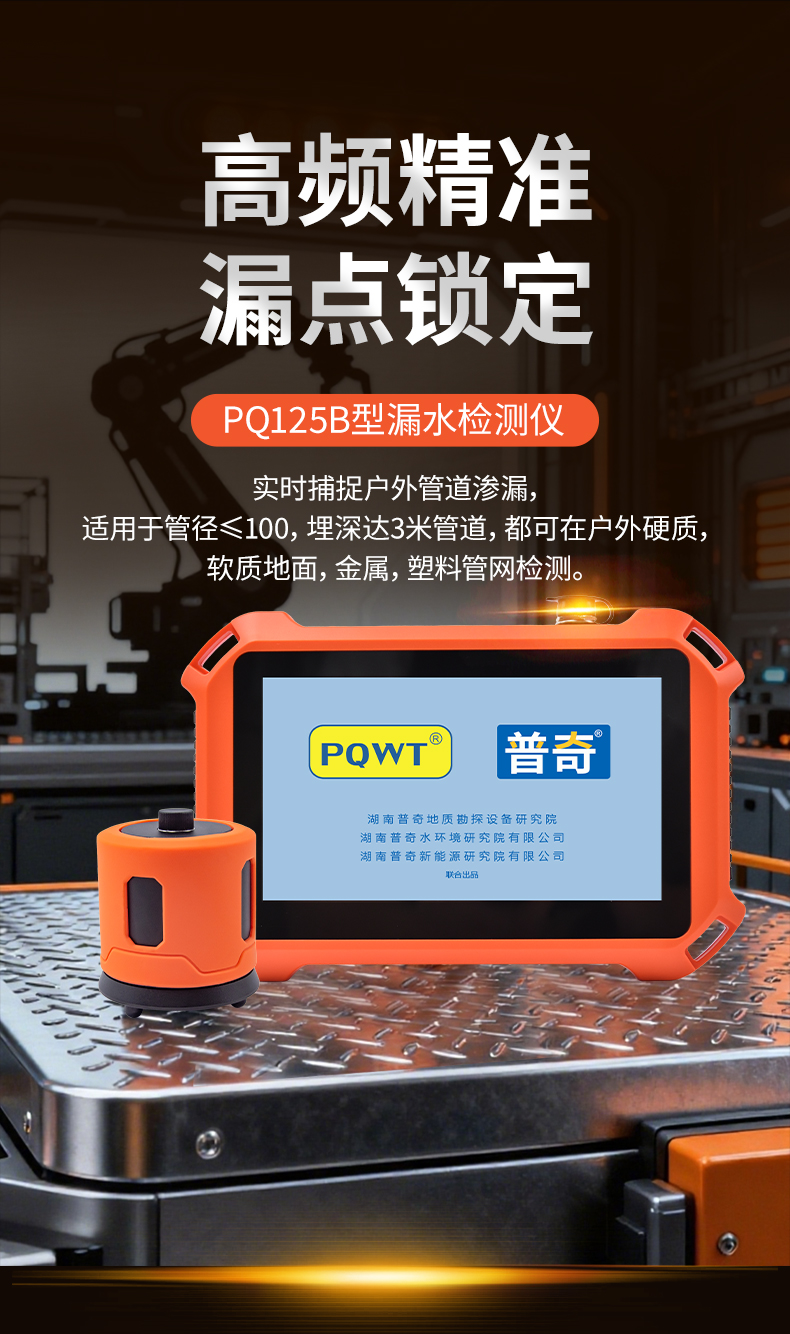

高频精准漏点锁定

采用高灵敏度压电设计，可快速识别管道裂纹产生的高频漏水信号。响应速度快、定位精度高且抗干扰能力强，适用于城市供水主管网、高压供水管道等场景，精准捕捉细微漏点。

低频深层穿透探测

通过优化低频谐振设计，能轻松穿透厚壁管道与深埋土层，穿透力强。即便在嘈杂环境中也能保持高信噪比，可应用于外网管道、工业输水管、地下深层供水系统等深层探测场景。

时域波形可视化分析

具备动态展示关键漏损信号强度的主动分析功能，支持主动增益补偿以强化漏损信号。可提取漏损信号特征值、跟踪信号变化并实现信号锁定，助力可视化与交互探索漏损情况。

智能漏损信号处理

依托智能算法实现软件级调控，与传感器无缝结合。能针对性筛选特定频率段的漏水信号，高效抑制环境干扰。同时支持自适应滤波，实现「按需过滤」，实时适配现场环境变化。

多地面适应性

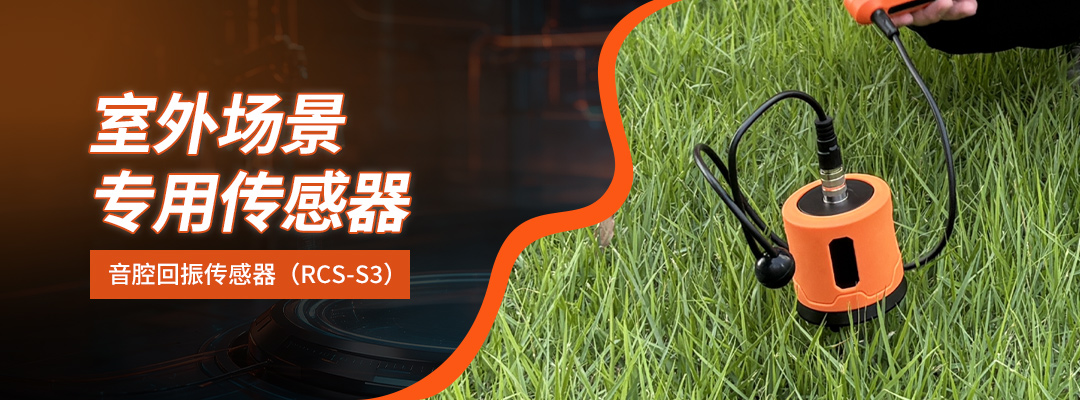

RCS-S3传感器可直接放置在沥青路面、水泥路面、石板路等硬质地面检测。遇到松软泥质地面或草地时，可加装听音杆延长杆，将听音杆直接接触地面进行检测，确保信号传导稳定。

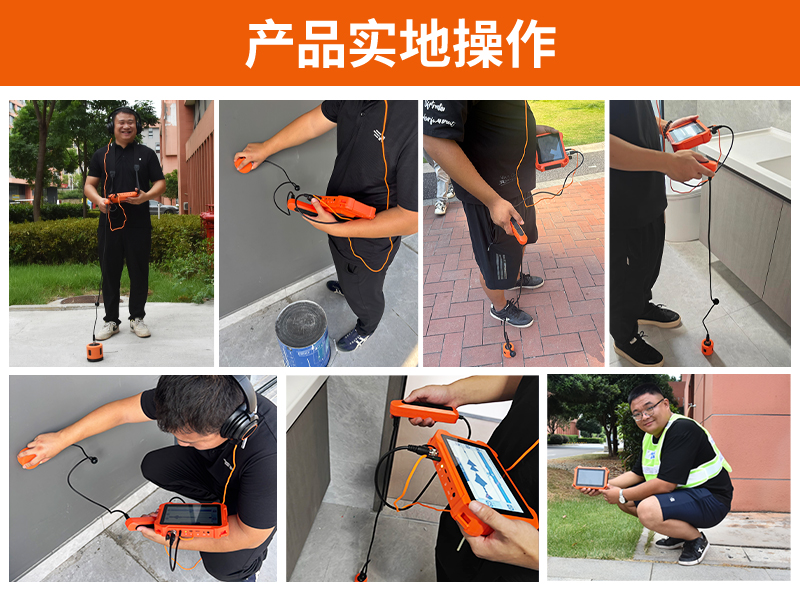

室外管道漏水检测操作流程

第一步：普查走测

将RCS-S3传感器放置在待测管道上方地面，调节音量和增益至合适档位。沿管道走向逐点移动传感器，每间隔0.5-1米采集一个测点信号。对比各测点的信号值和波形，标记信号明显偏大的区域为可疑漏点区域。

第二步：精确定位

在可疑漏点区域使用定位模式，采集16个点位信号进行网格对比。以信号最强点为中心，前后左右加密测点，逐步缩小范围，最终将漏点锁定在±1米范围内。

松软地面处理

在泥土路、草地等松软地面上，传感器直接接触地面信号衰减较大。此时可连接配套的听音杆，将听音杆尖端插入地面，通过金属杆传导声波信号，大幅提升检测效果。

PQ125B适用行业

市政供水管网漏损排查

自来水公司管网维护部门使用PQ125B对城市供水管网进行定期漏损检测，降低管网漏失率，节约水资源。

消防管道漏水检测

消防管网埋地敷设，漏水不易发现。PQ125B可在不破坏路面的情况下定位消防管道漏点，保障消防供水安全。

热力供热管道检漏

供热管网热水管道漏水会造成大量能源浪费。PQ125B适用于热力管道的压力水泄漏检测，帮助供热企业及时发现漏点减少热量损失。

工业输水管网检测

工厂厂区内部供水管网、冷却水循环管道等工业管网的泄漏检测，PQ125B的深层探测能力可应对工业管道埋深较大的场景。

更多室外检测设备请访问普奇室外漏水检测仪

技术参数

常见问题解答（FAQ）

Q：PQ125B能测多深的管道？

A：PQ125B配备RCS-S3音腔回振传感器，最大检测深度为3米，适用于常规市政供水管网、消防管道、供热管道的埋深范围。

Q：音腔回振传感器和双膜共振传感器有什么区别？

A：音腔回振传感器利用音腔对声波的约束和放大作用，适合室外深埋管道的微弱信号检测；双膜共振传感器利用双层压电瓷膜共振效应，灵敏度高，适合室内近距离管道检测。两者适用场景不同。

Q：松软泥地怎么检测？

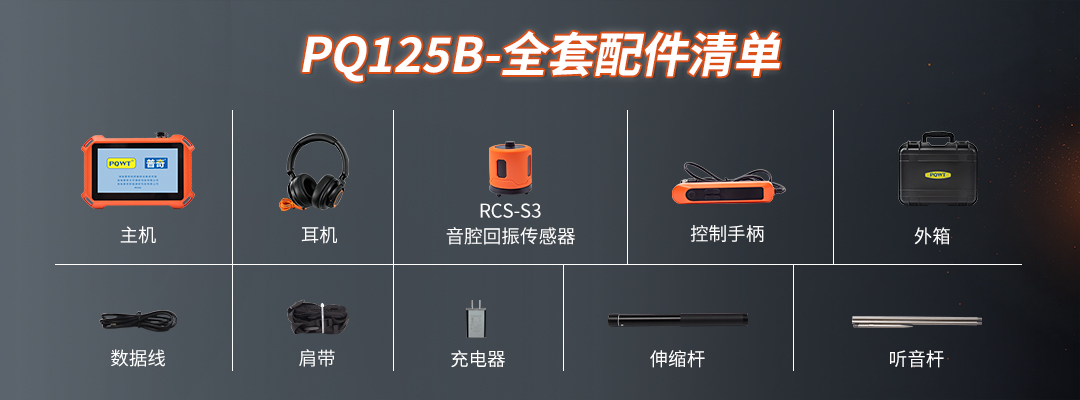

A：PQ125B标配听音杆，遇到泥土路、草地等松软地面时，将听音杆连接传感器，杆尖插入地面传导声波，可有效避免松软地面的信号衰减。

Q：PQ125B和PQ125C怎么选？

A：仅需室外管道检测选PQ125B（单传感器，性价比高）；室内外都需要检测选PQ125C（三款传感器，室内厘米级+室外3米）；需要6米深层检测选PQ125D。

Q：雨天可以检测吗？

A：雨天地面湿润会影响声波传导，建议选择天气晴朗、地面干燥时检测，效果更佳。仪器本身具备防水设计，但传感器接触面需保持干燥。

Q：一台仪器可以检测多大范围？

A：单次普查作业沿管道走向逐点移动，可覆盖数公里管段。建议每次检测前先了解管道大致走向和埋深，以提高检测效率。
